在JLC买了块74系列门电路芯片，一不小心竟然要从digikey订购，还问了我一堆安全问题
88

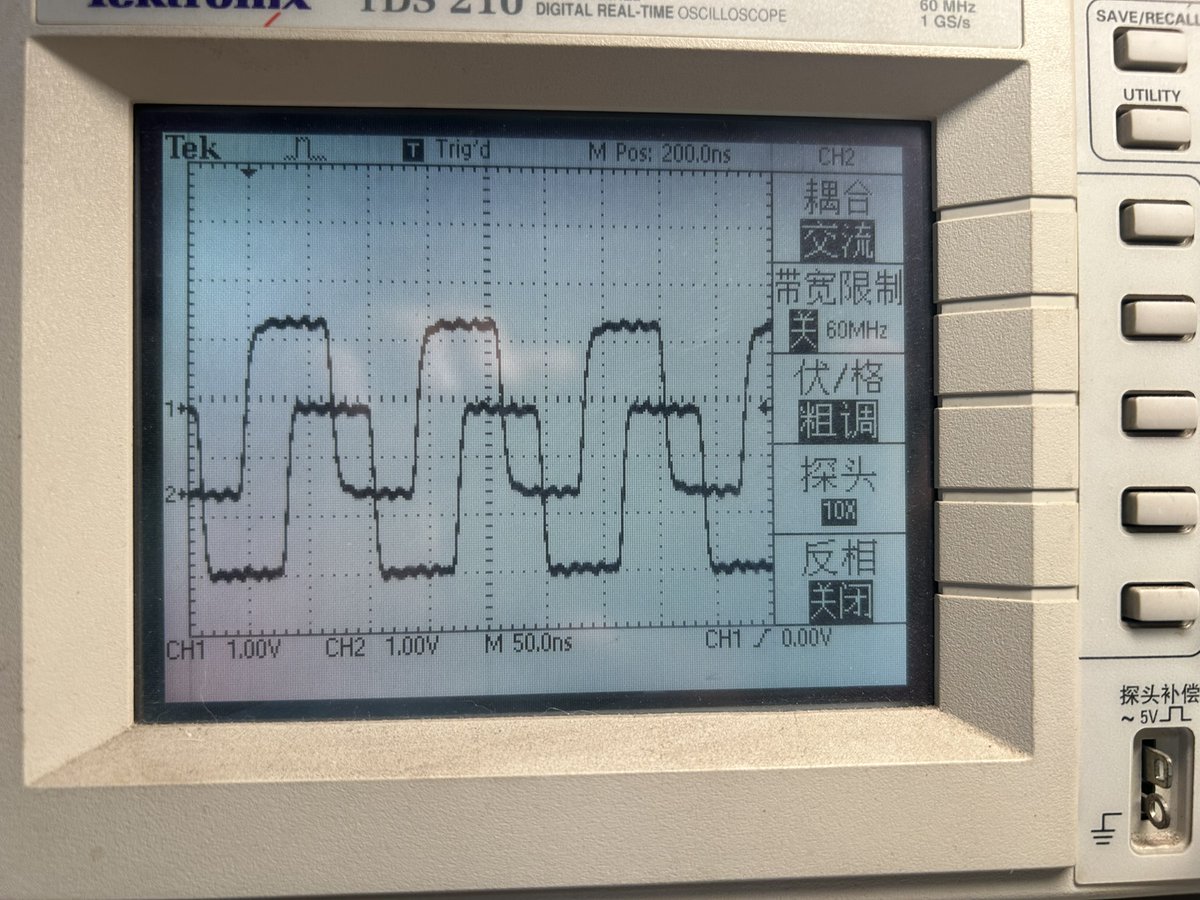

让cursor教我，配板子，连串口和Si5351，写驱动程序，个把小时完成输出90度相位差的信号。不是要做什么，只是证明一下，我们训练了一辈子得到的技能，我们教大学生一个学期学不明白的技能，AI做的妥妥贴贴的，连我没说到的点他都想到了。虽然在串口的硬件上出了点错，瞎指导我去焊了两个焊点
5
12
1,151

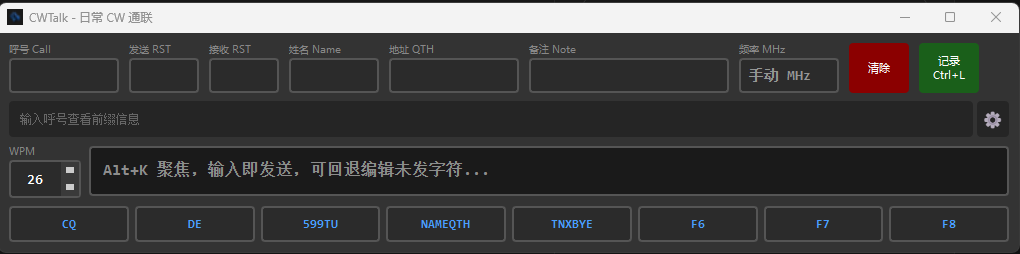

做了一个小桌面软件，可以通过USB串口的RTS或DTR线发送CW，记录简单日志，对当日日志做简单修改。大概可以看作是不竞赛的某MM软件，但是敲键盘发CW的交互要好一点点。GitHub开源github.com/wengkai/CWTalk。可执行文件在github.com/wengkai/CWTalk/re…
7
489

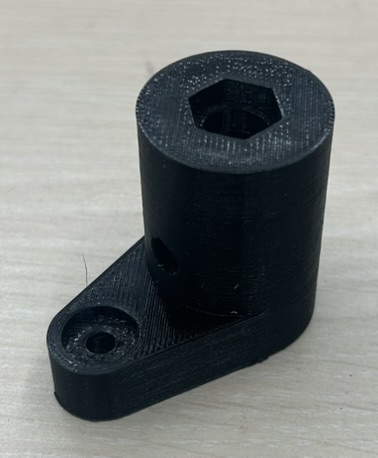

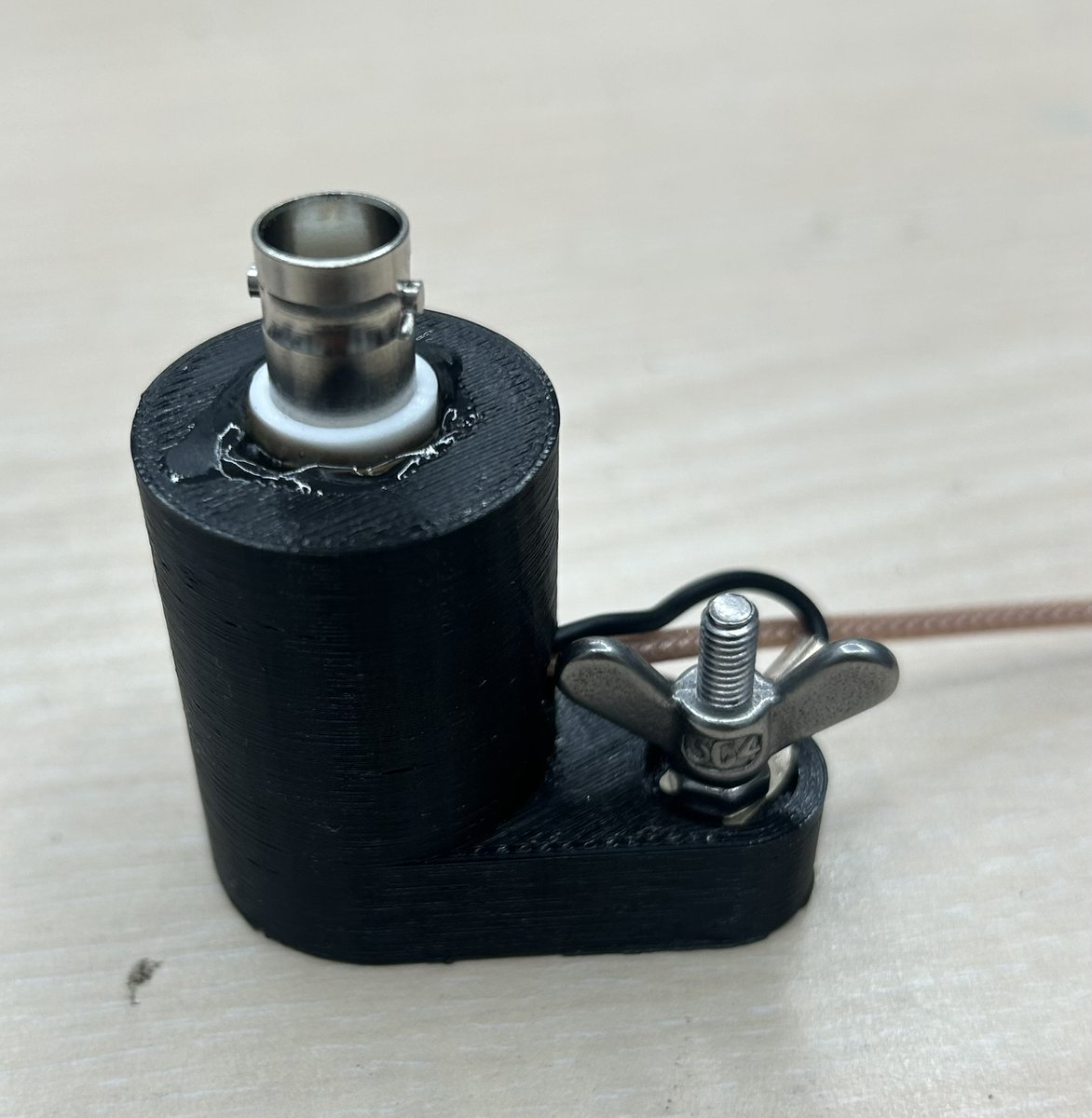

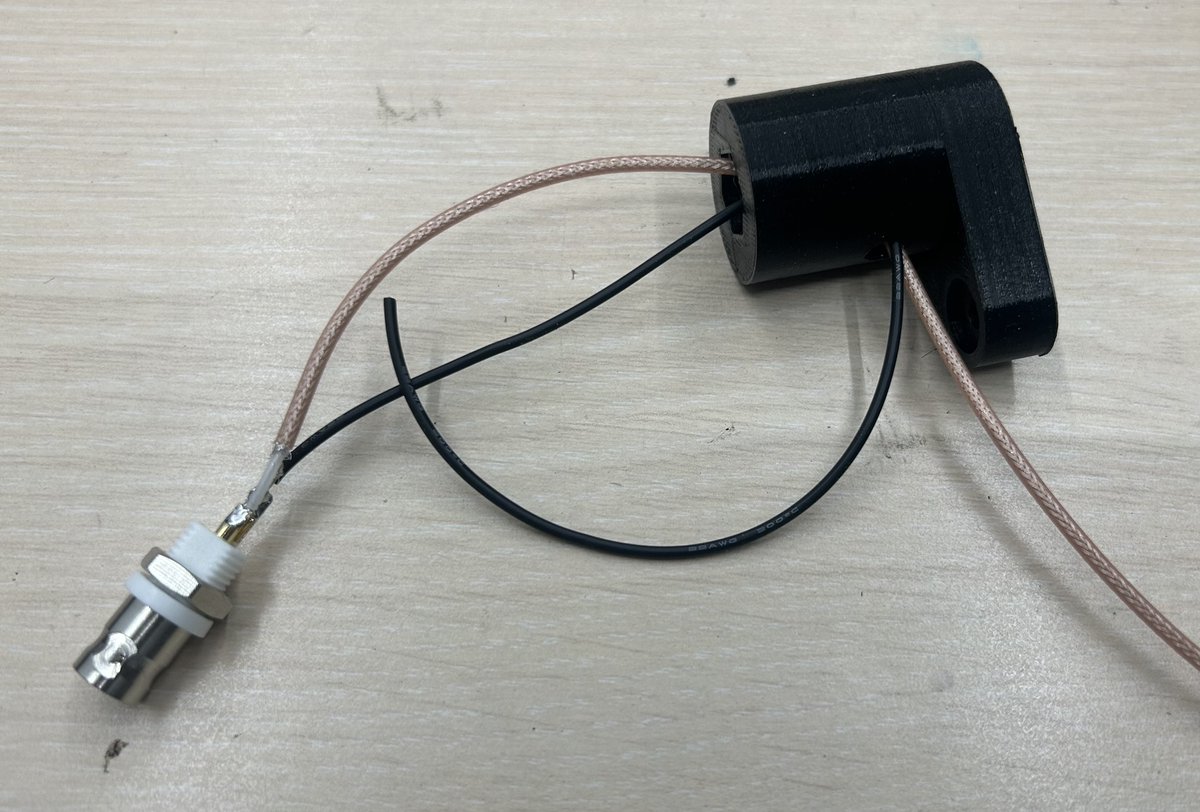

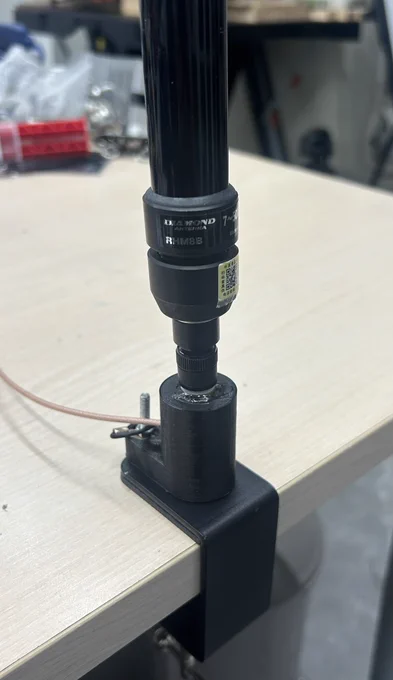

3D打印了一个天线座，配合桌边支架，可以在野餐桌上架一个BNC接口的垂直天线
1
7
327

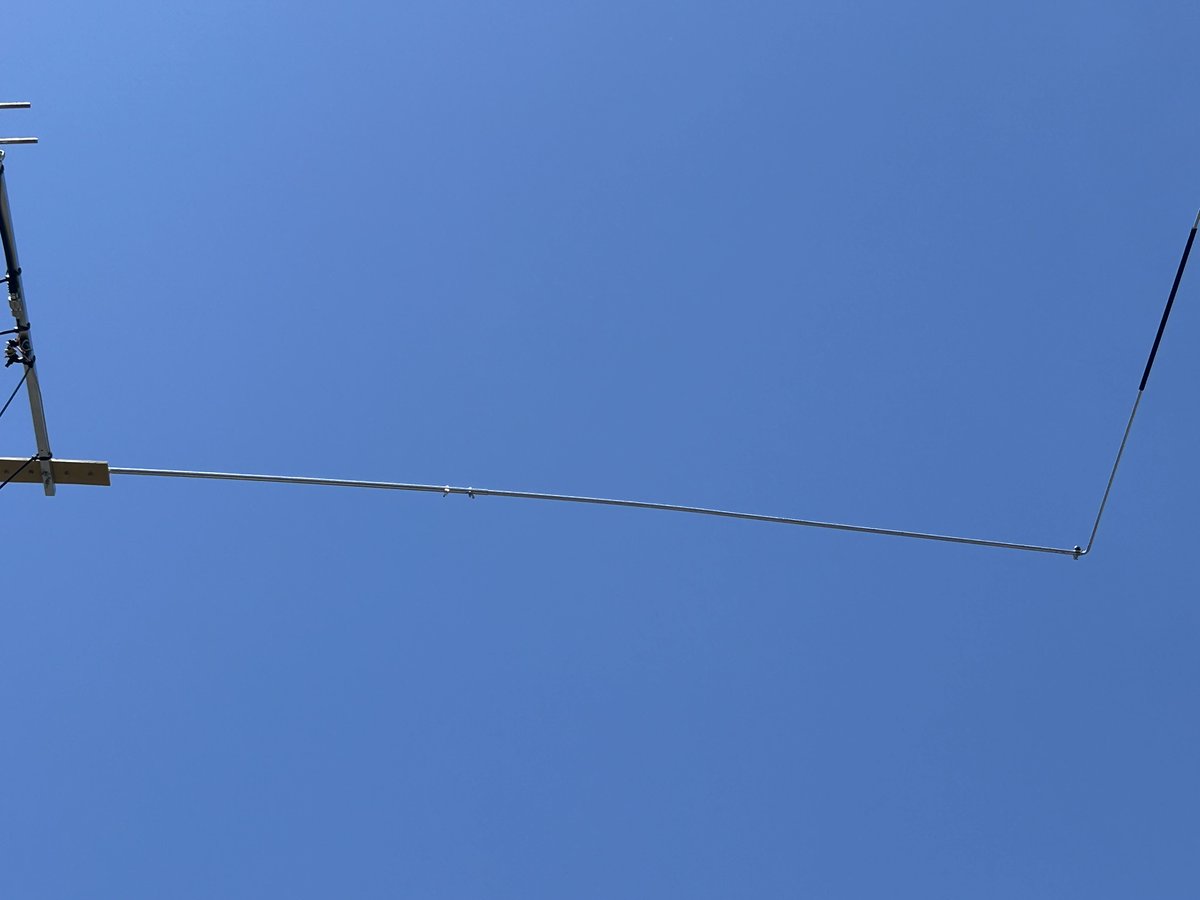

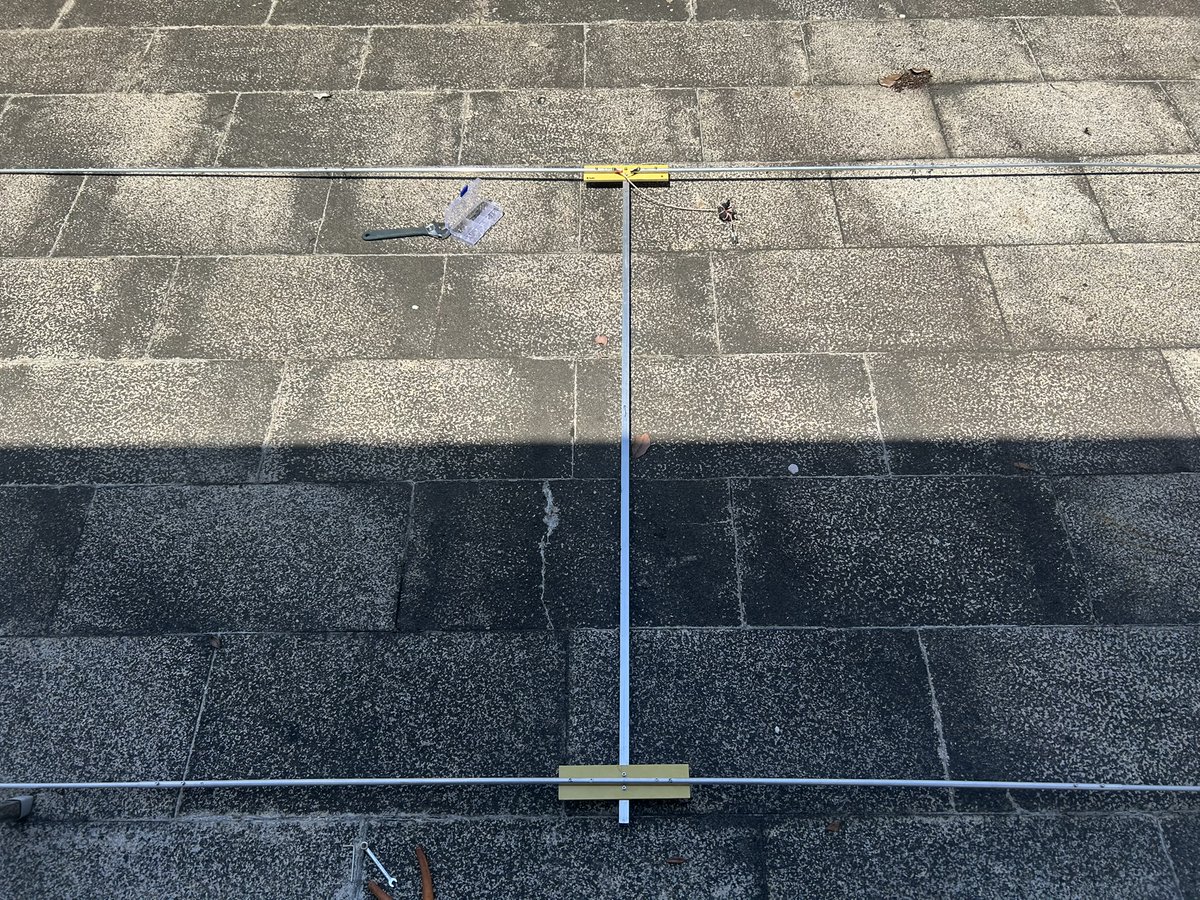

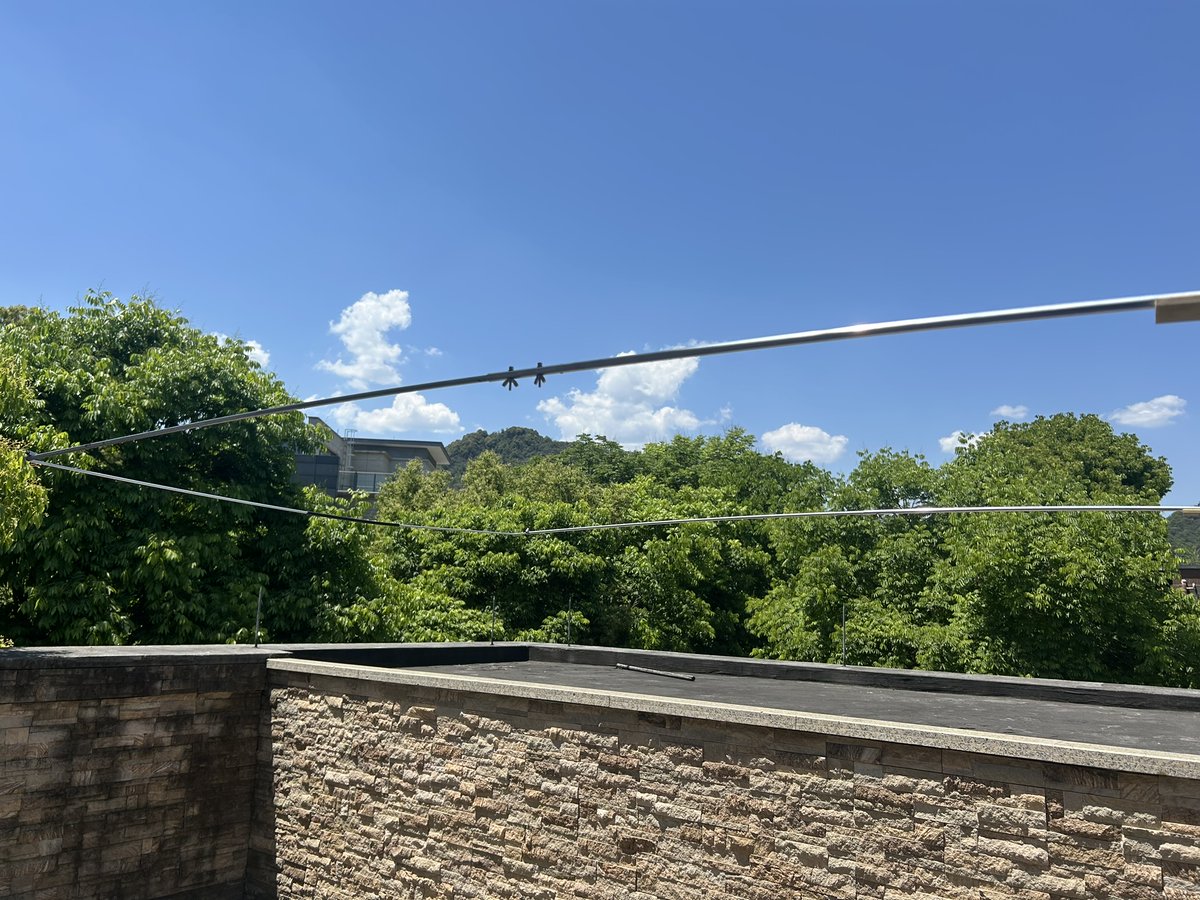

把自己做的10m MOXON临时用4m灯架架起来测一下，中心频率28.4，SWR=2的范围是28.02到30.1
5
3
35
1,253
Weng Kai retweeted
K5YVY amateur radio🎙📻@thek5yvy
May 1

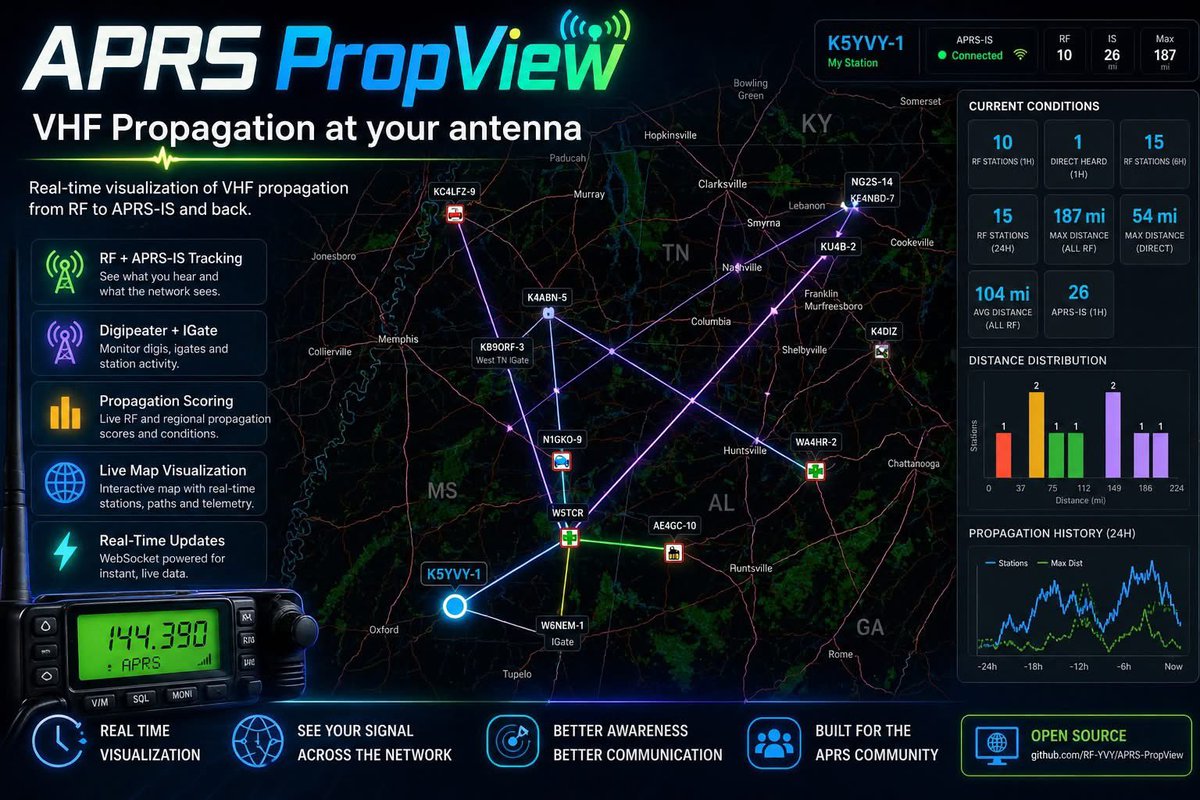

I been working on a project. This is focused on vhf propagation at your antenna. I made the decision to provide it free, with a donate button in the about section. If that interest you see more shoot it here github.com/RF-YVY/APRS-PropV… #aprs #hamradio #propagation #software
5
35
155
9,946
Weng Kai retweeted
Alain K1FM@k1fm
Apr 30
300Bd HF Packet is still alive and I’m loving it! in case you’re wondering: github.com/adecarolis/wfweb
10
18
110
5,635

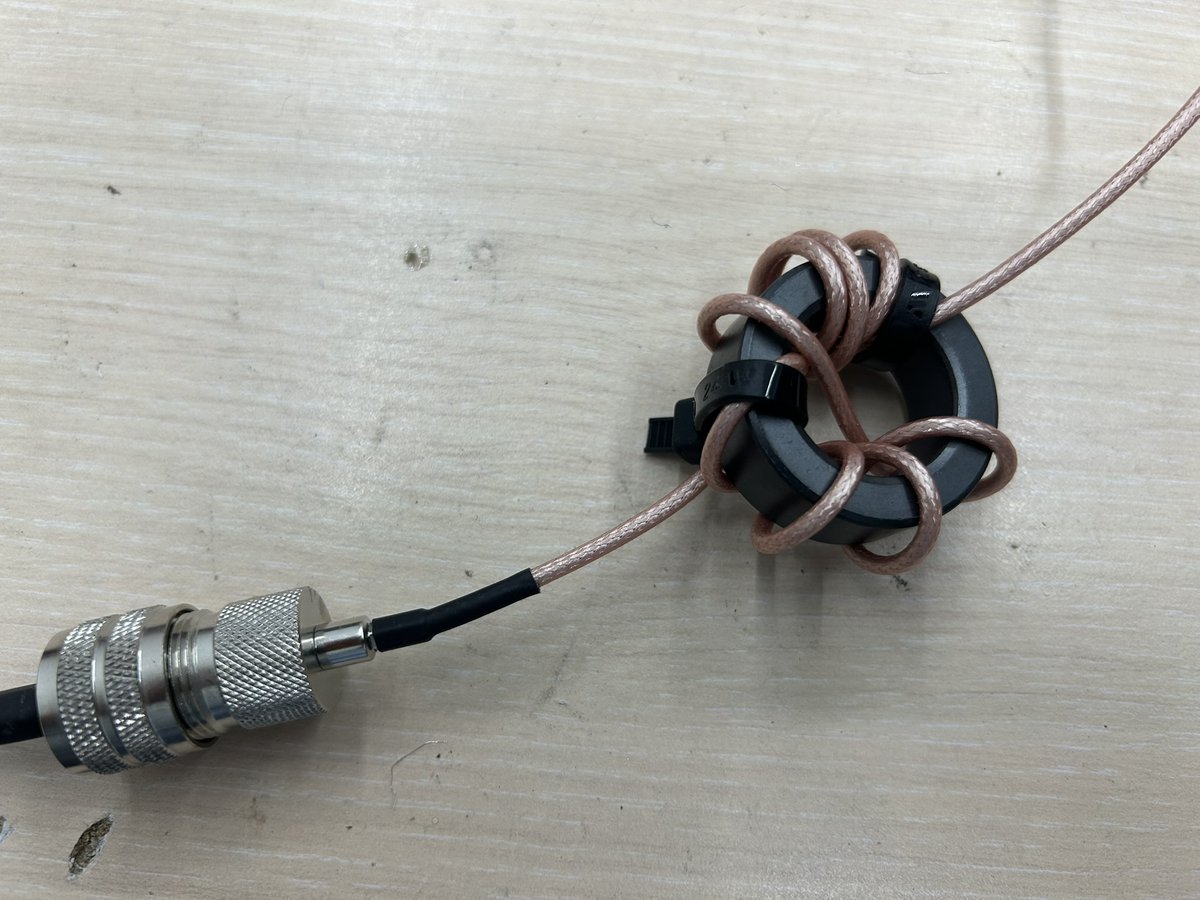

第3个版本，RG316在FT140-43上绕8圈。SWR指标和第2个空气balun类似，到50MHz还在1.5以下。但是曲线不同：磁环balun是缓慢上升，低频段比高频段好；而空气是几乎水平，中间略有波动，波动幅度很小。所以，结论是，小体积，做磁环的；用料省钱，做空气的。两个balun我都是买现成做好带一个M母头的线来绕
5
201

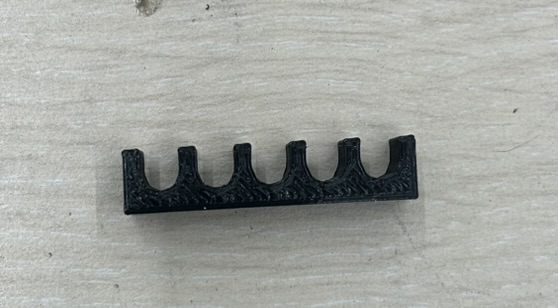

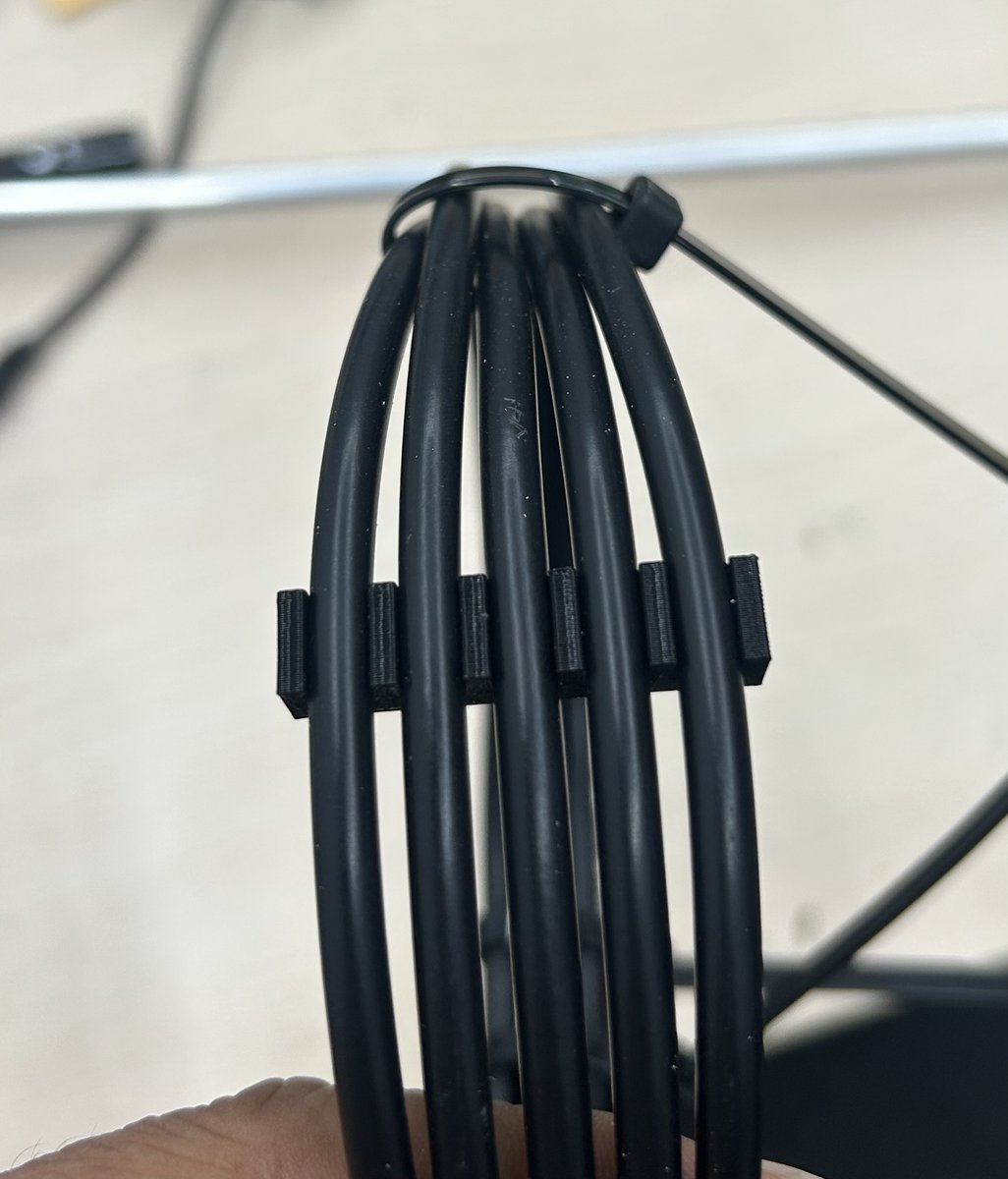

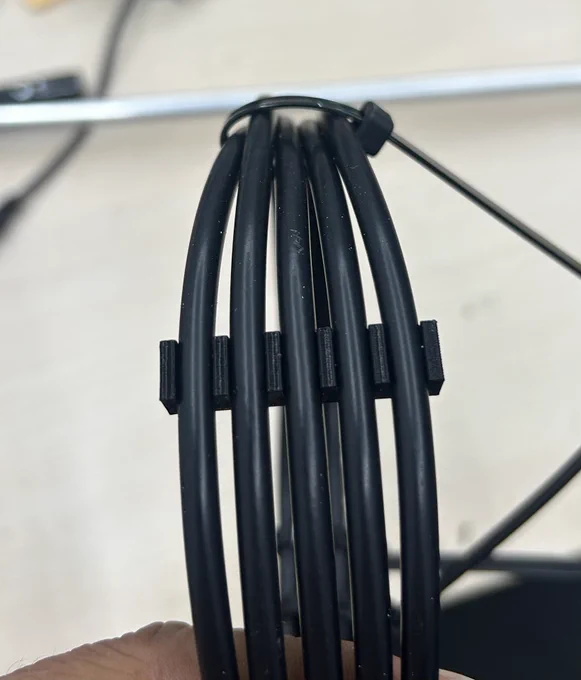

又做了一个版本，用RG58绕5圈10cm直径的空气线圈，3D打印了间架。这个版本的效果比双线并绕的磁环好，一直到50MHz都比较平坦，SWR在1.3左右。制作也比磁环简单，还不需要防水盒
1
6
253

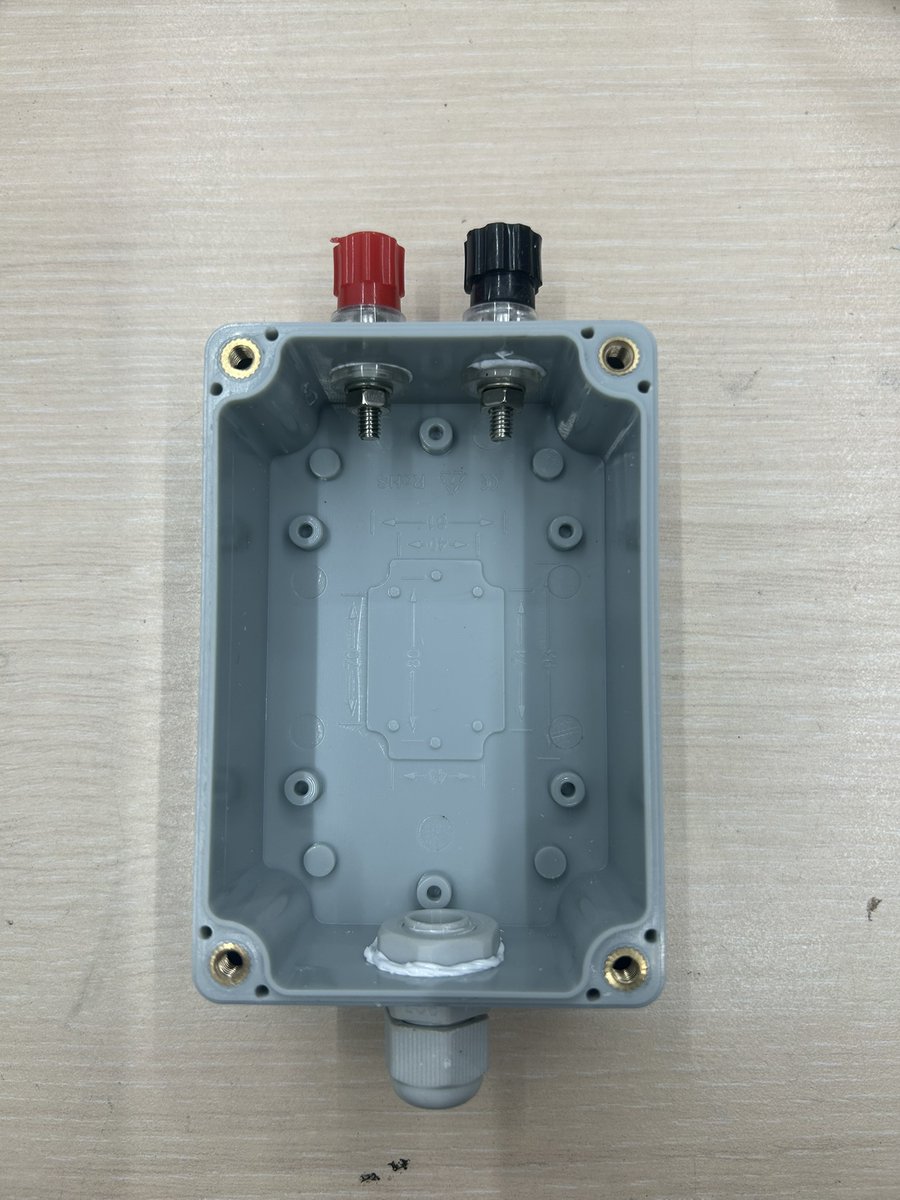

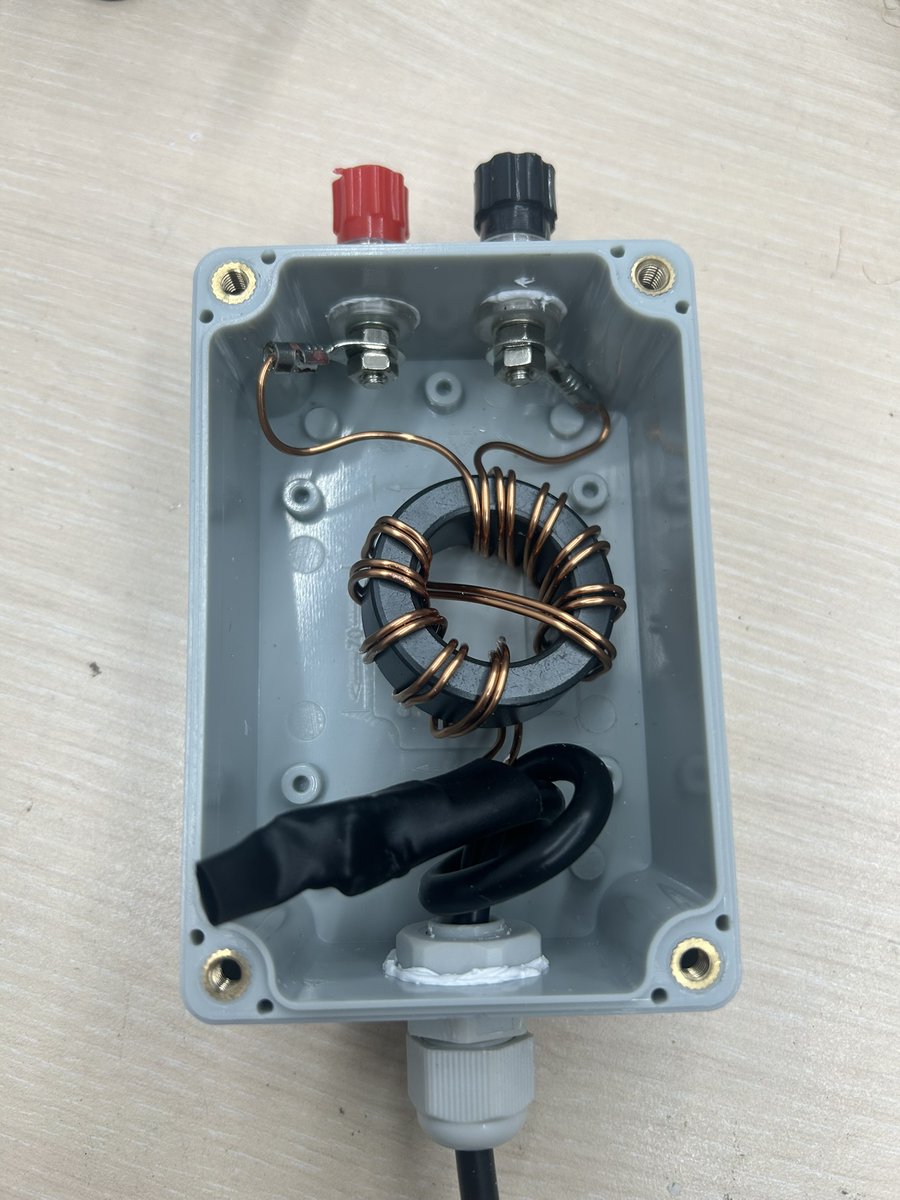

用1.2mm漆包线在FT140-43上双线并绕了一个1:1 balun，发现接接线柱的那段线对高频SWR影响很大，图上的接法很差，但是调整后，2.0SWR也只能到40MHz，28MHz就已经到1.5了。尽管用漆包线据说重量比较轻，用接线柱在结构上灵活一些。但是看来要追求RF特性好，还是用RG316绕更好，而且连防水盒都不需要
1
1
10
337
那根5m长的中部加感1/4GP，设计是40m的，今天发现15m更好用，SWR更好。一开机就通联了 @ibarakiseiga
6
299

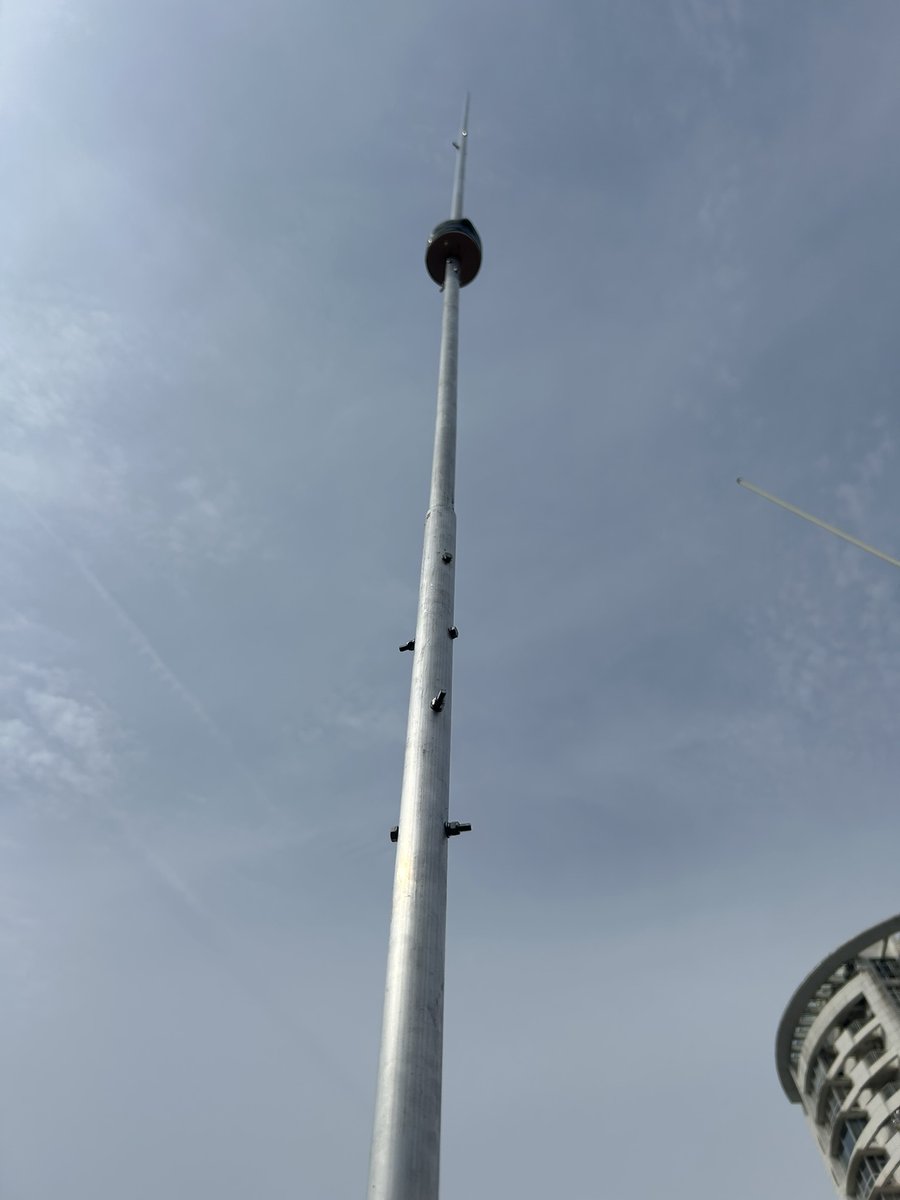

在Gemini指导下做的天线架起来了，中部加感40m 1/4GP，全长5m，中间的线圈是10cm骨架11圈。谐振频率略低，7.0MHz，在7.074MHz的SWR是1.5，够用了。因为最上面段是螺丝固定的，所以无法微调频率。材料都是tb上买的，成本不到100块
2
1
18
417
Gemini建议的管子的直径比我自己想的要粗，最下面是30，中间两段25，最上面20。我本来打算15、10、10、5
2
200

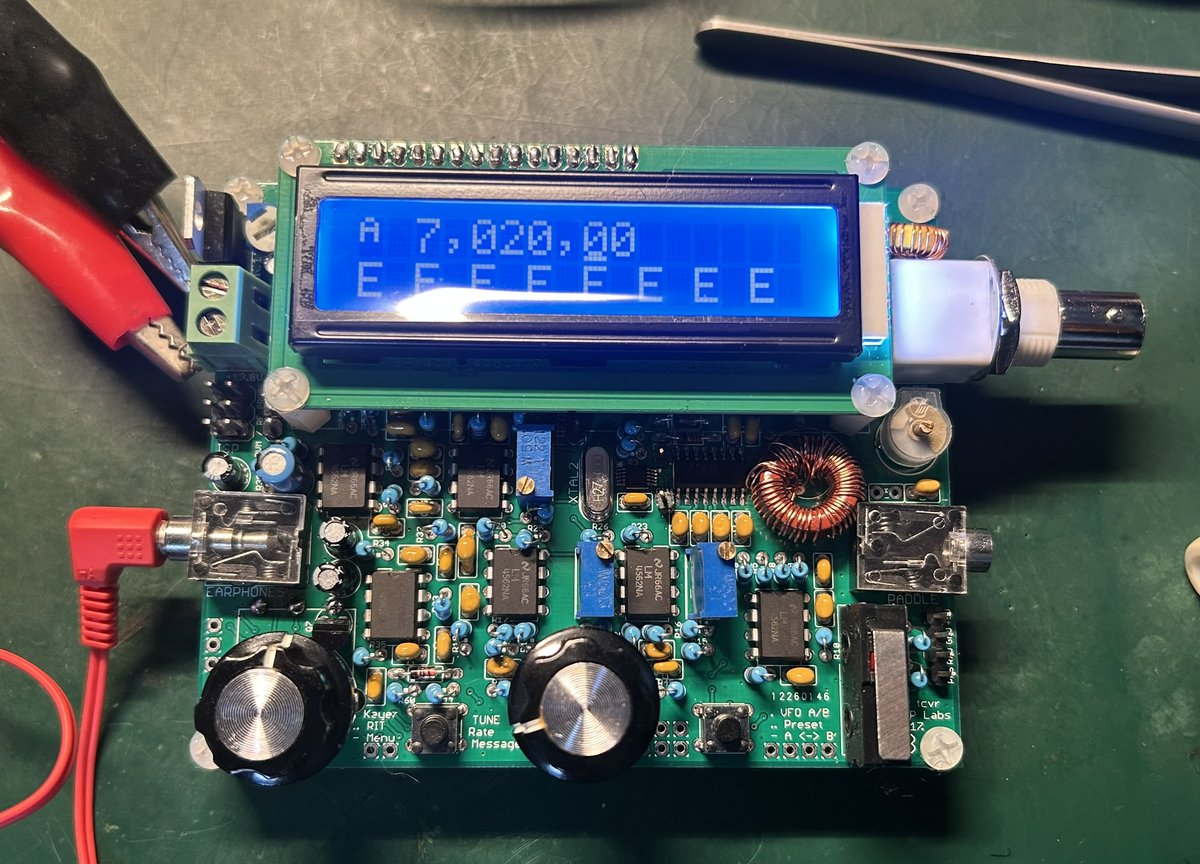

18年2月买的标准版QCX，一直没装，今天下午终于给装起来了。QRP-Labs的套件的好处就是不用懂为什么，瞎装起来就是好的。还没试发射，接收很好。QCX之后买了它家的QDX，当时就装好了，嘎嘎好用
2
1
15
466
测了一下发射，40m版本，12V供电，接收电流120mA，发射电流400mA，发射功率2.5W。基本和说明书一致，发射功率略小了0.5W。可惜8年过去，做外壳的德国厂家已经SK了，没有外壳了
2
162
Weng Kai retweeted
Alessandro Graziani@W6MOQ
Mar 21
An ingenious way to equip yourself with mini coils 😀 #hamradio #radio #engineering 💯 📯 Credits: Mr. Ikhwan Safii (gak males sinau) 📡 🛰 🎧
0:18
9
72
742
94,631
Weng Kai retweeted
RossRadio@cqcqcqdx
Mar 20
The BS7H Scarborough Reef DXpedition. An amateur radio expedition that took place from April 29, 2007 to May 6, 2007. At the time of the event, Scarborough Reef was one the rarest locations for radio operators to contact! en.wikipedia.org/wiki/BS7H_S…
4
7
73
2,575
准备好了一副40m中部加感天线的材料，等天晴了架起来。4根1.5m的铝管，接起来长5m。算是1/4的GP吧
1
11
325

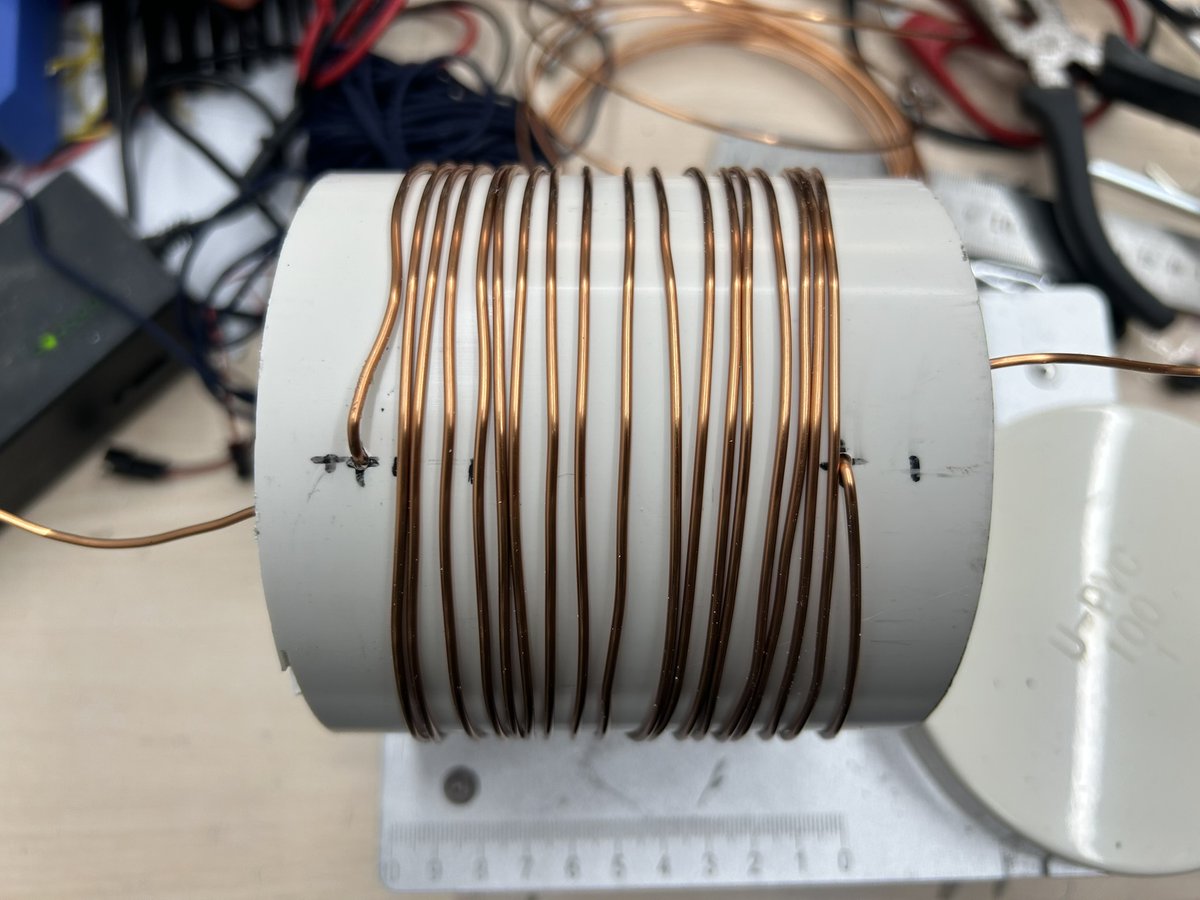

做一个电感，10cm PVC管子做骨架，1.5mm漆包线绕18T，计划电感量26uH，疏绕。实际操作比纸上画图复杂N倍，没料到的是再是用力拉紧，铜线也不会乖乖紧贴管壁，而是有自己的弹性到处乱摆
2
6
373

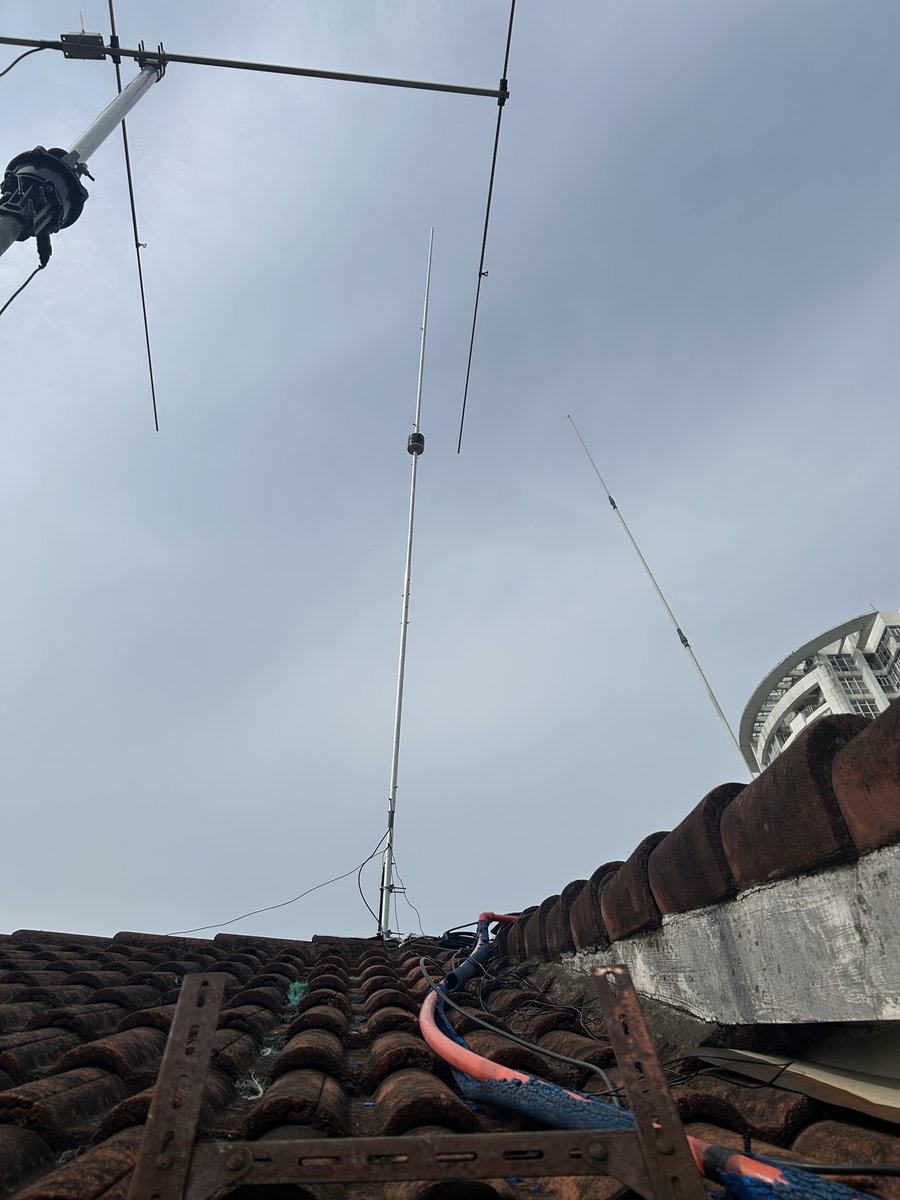

我在房顶上的30m钻石中部加感车载天线工作了6个月，收获了100个DXCC，今天光荣退休了。换上了15m的同样品牌的天线，奇怪的是中心频率在23MHz。偏高而不是偏低，这我就不会了。偏低了可以截断，偏高该怎么办？还是说因为我的地线还是30m的没换，所以频率不准？不是说频率调长度，SWR调地线么？
7
229
