Pinned Tweet
どらび@DRB_lab
19 Apr 2024

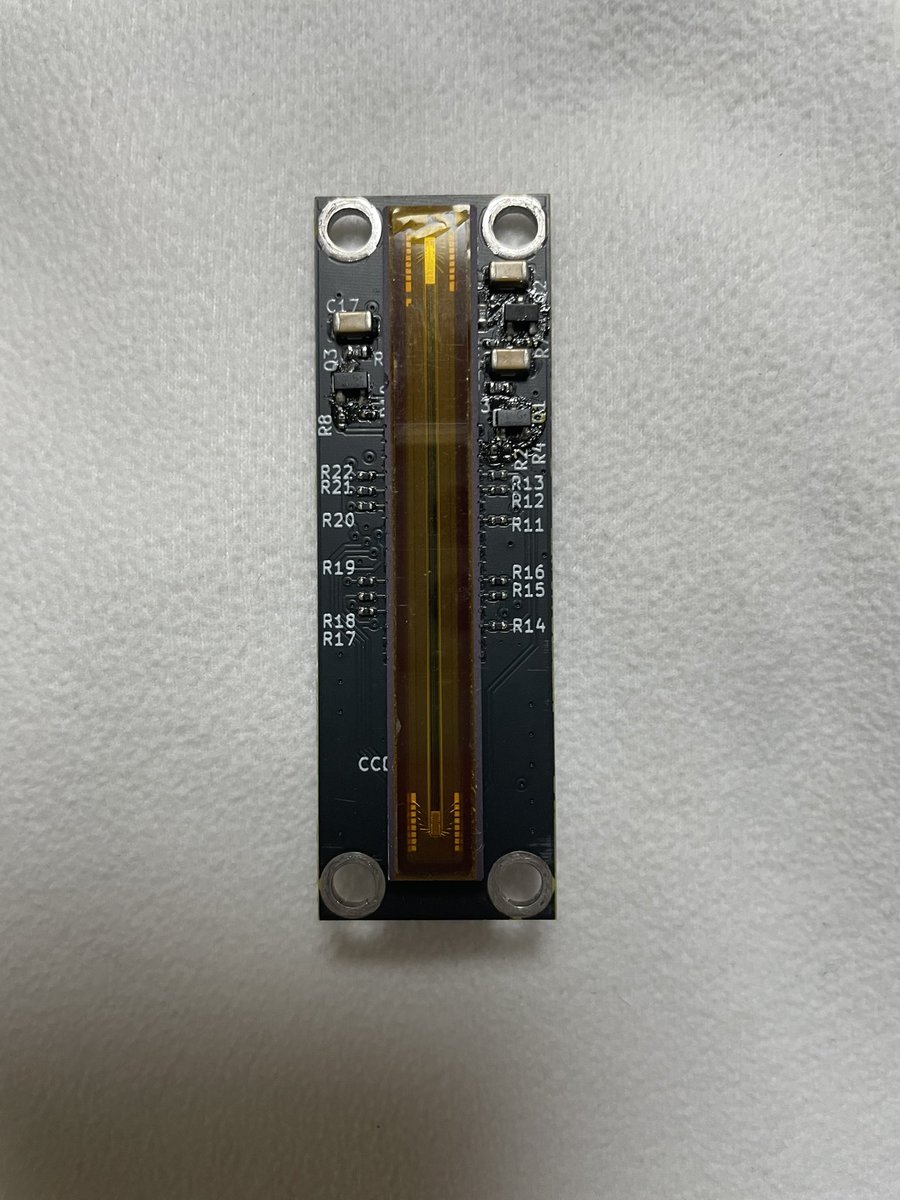

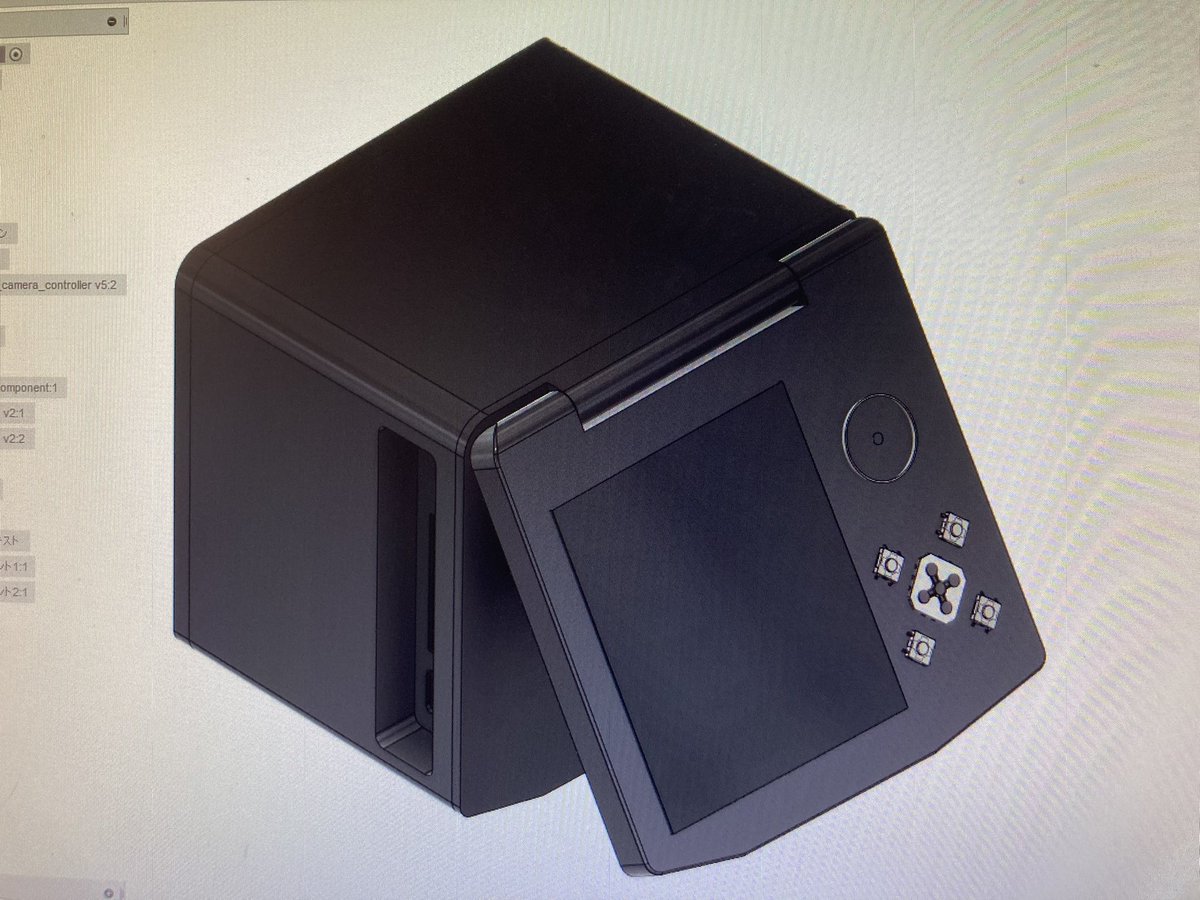

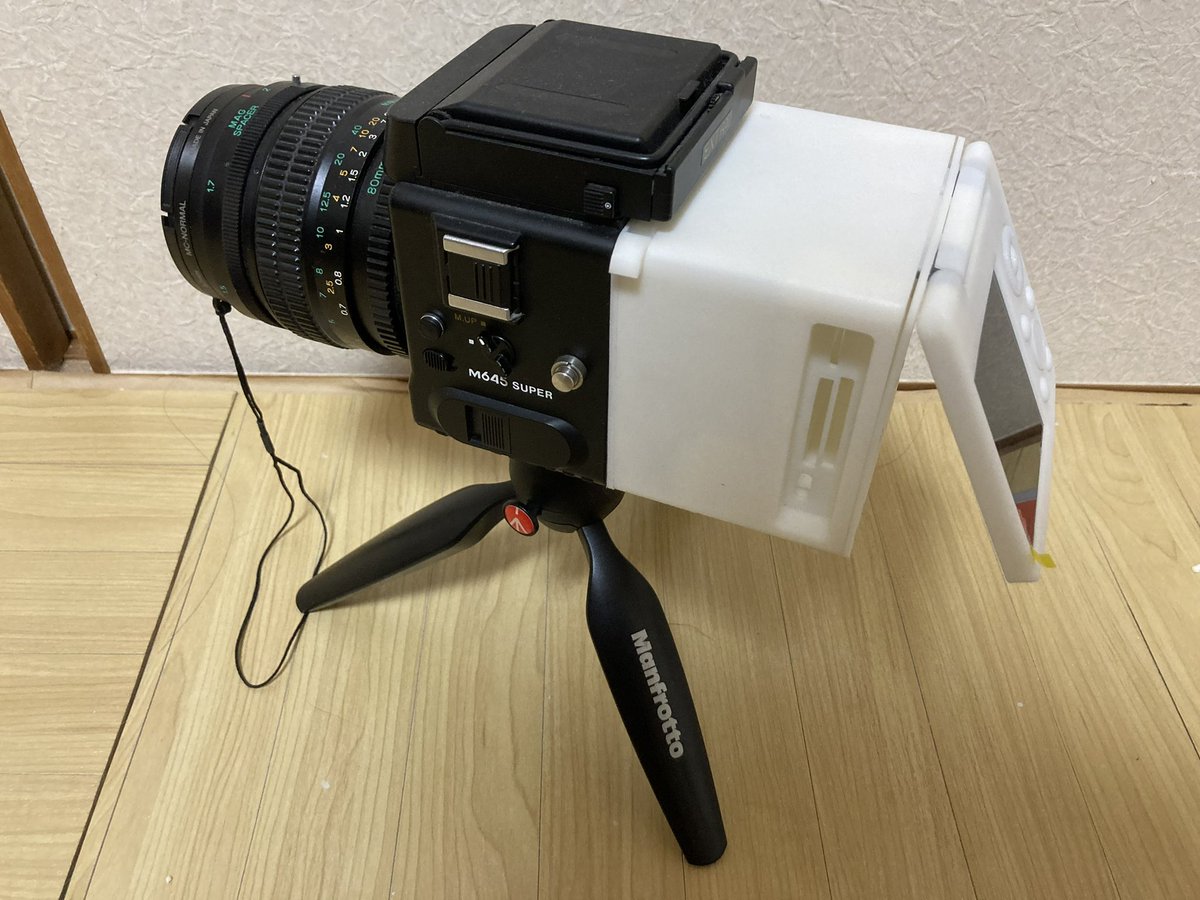

#多分私しかやってない スキャナカメラ自体は作ってる人数人いるけど、スキャナ流用せずセンサ選定から自分でやってるのは見たことない
0:06
5
79
449
54,586

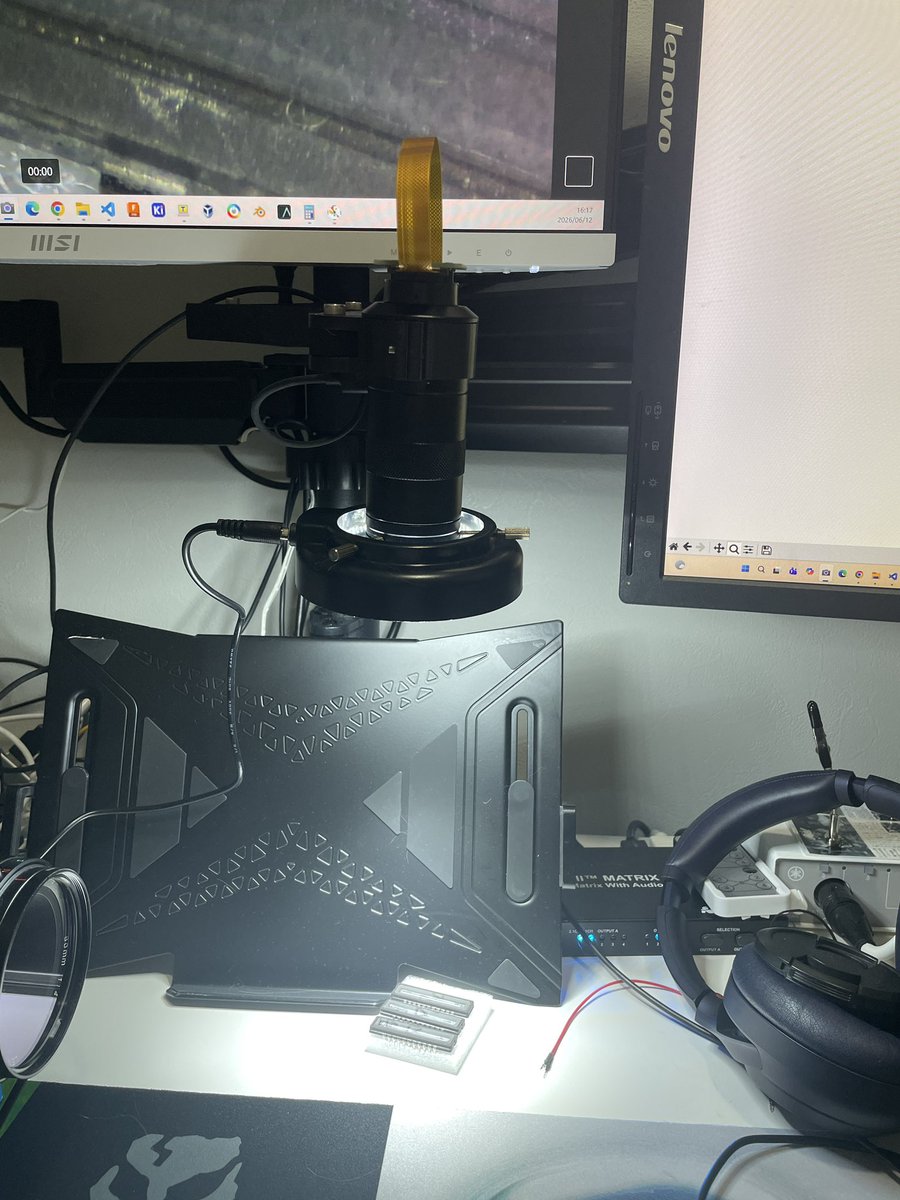

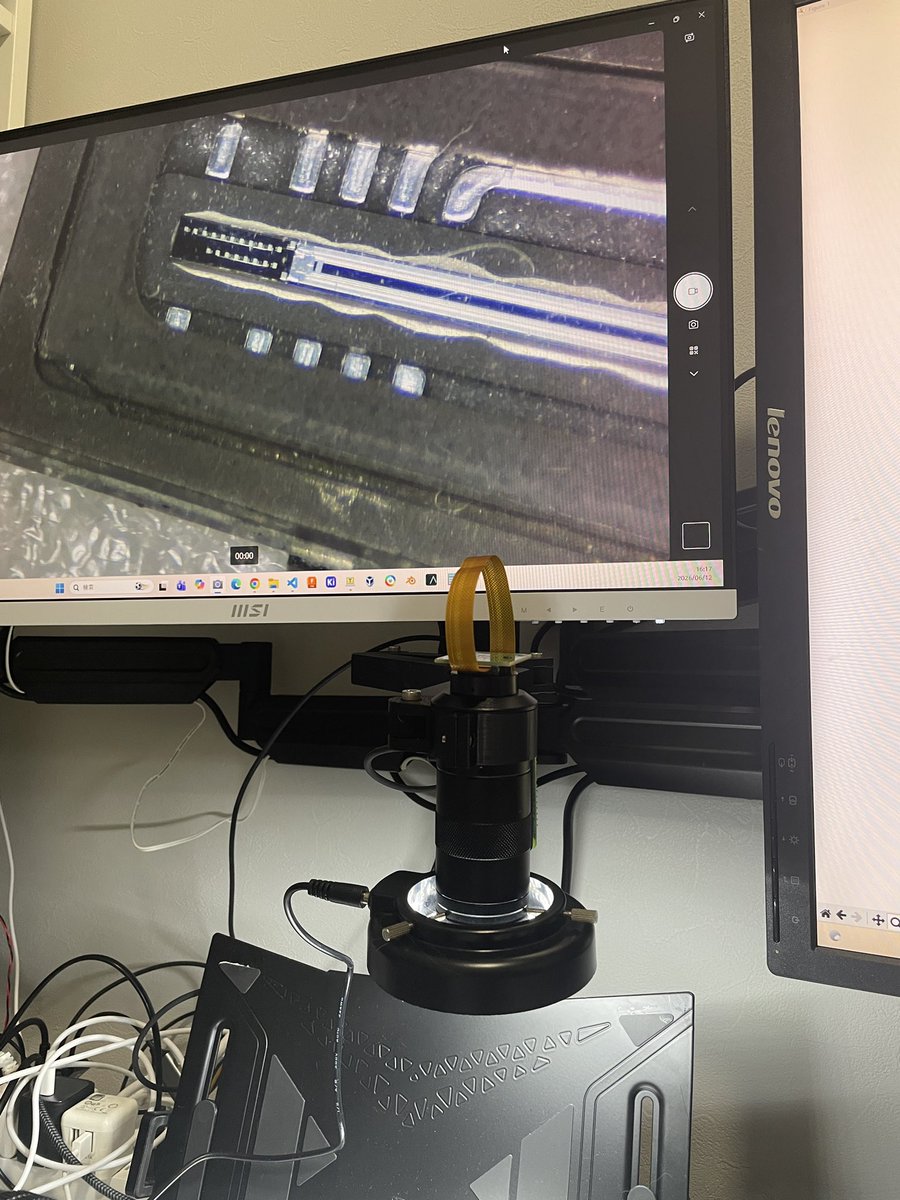

雑にアーム作ったらクソほど撓んでるけど、とりあえず半田付けの時とかは重宝しそうな環境できた
42
で、microSDスロット見つけて一瞬でSD認識してくれちゃったのでもう何も困る事がなくなったからこれ以上追求しないけど、多分ちゃんとやればUSBからでもストレージ認識してくれるはず…
1
52
私おバカすぎて使ってる評価ボードにmicroSDのスロットがあることに気づかず1時間以上 ・USBからの給電をACアダプタにするために諸々探し物 ・USBコネクタが空いたのでSDカードリーダ経由でSD認識 させようとして無理だったという無駄な時間をすごしてしまった
1
74
あー ・今のゲイン設定だとCCDの出力がADCの電圧範囲をオーバーしてそう ・オフセットDAC設定 は確実に足りてないな あとACカップリング前の出力みてデータシート通りなのかもちゃんとみておかないとどこまでがデータシート通りの挙動かが絶妙にわからん
1
54

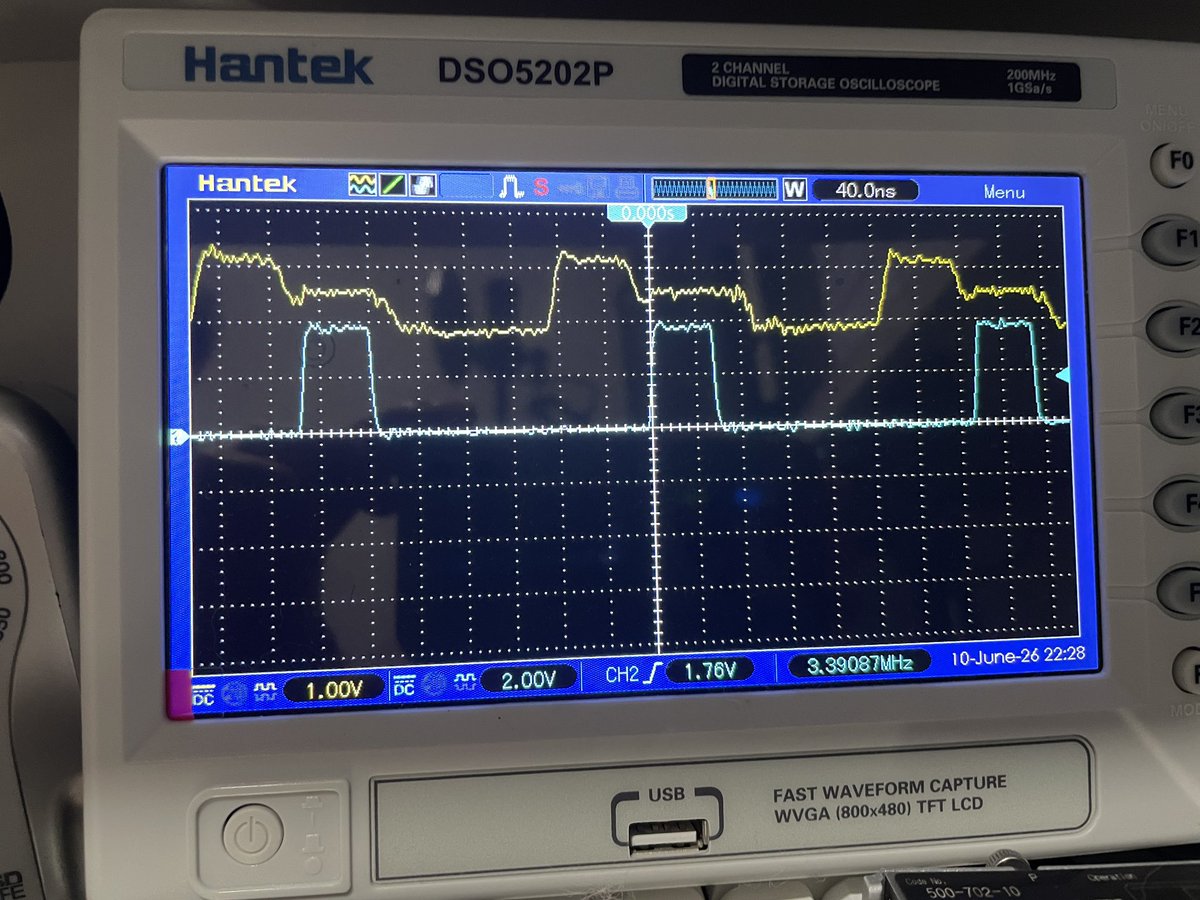

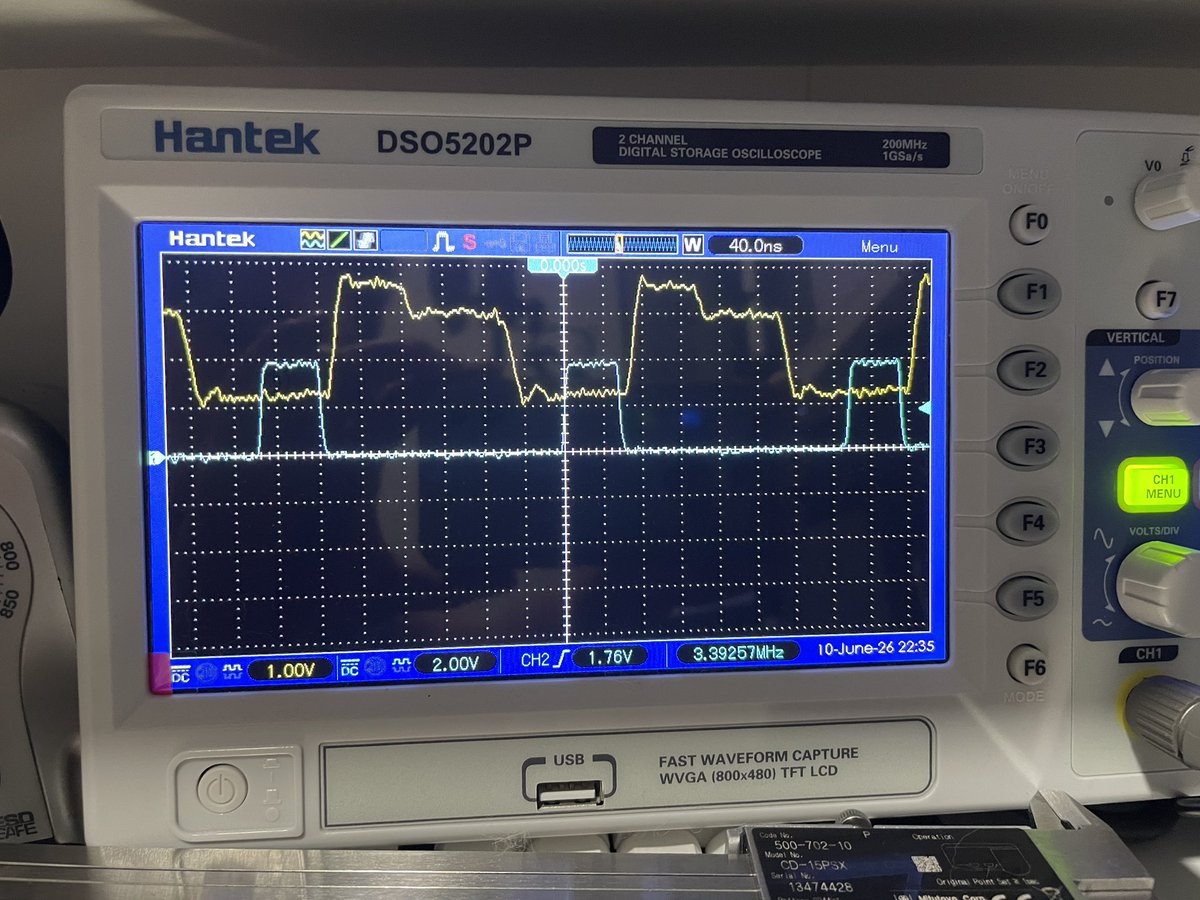

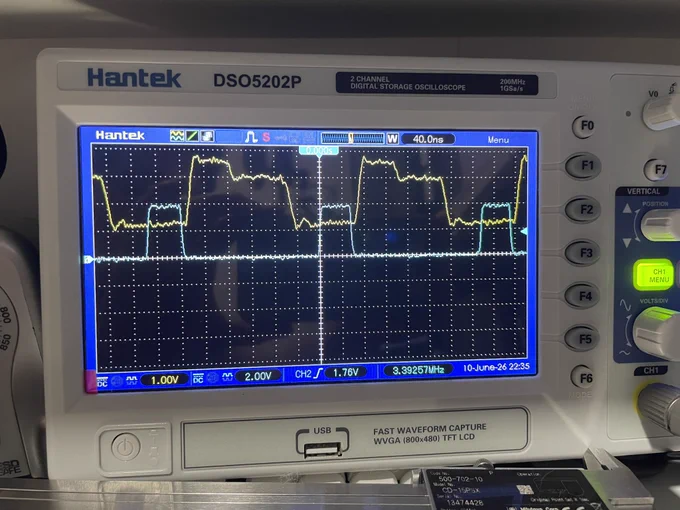

ADCが相関二重サンプリングでキャプチャする時のタイミング調整の図
1
94

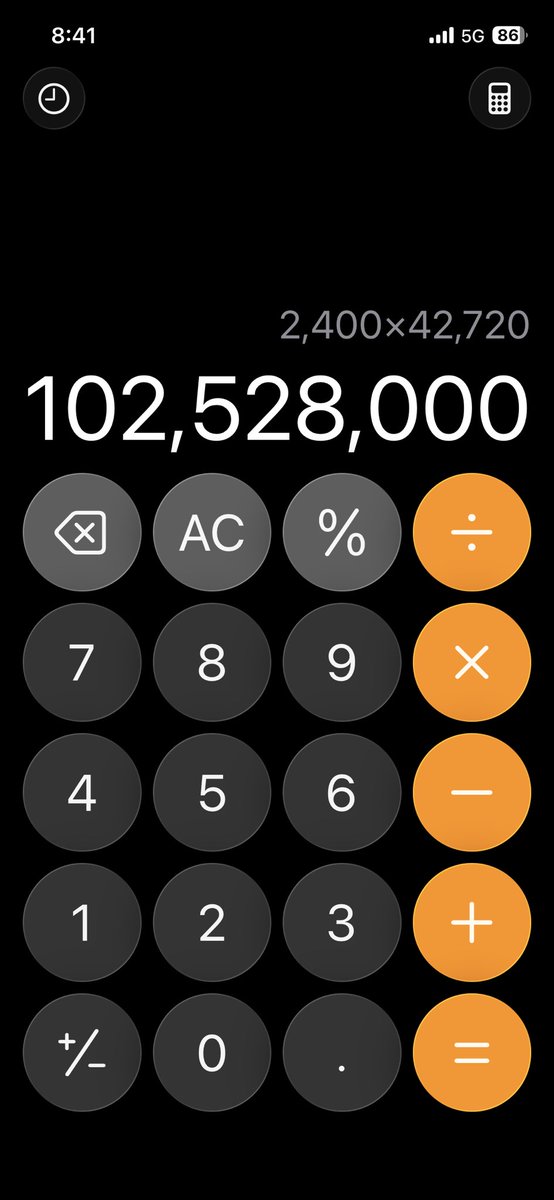

ちなみにほとんど単色画像みたいなのしか撮れてないくせに既にGFXと同じ画素数という
69
シャッター開けずに撮ると(※ほぼ)黒い画像が撮れたのでひとまず最低限はキャプチャできてそう。やはりゲインの問題らしい。 ただ一つ気になる点として、そのほぼ真っ黒の画像でも最大値が0xFFFFになってる。 キャリブレーションで必ず同じゲインに落ち着くの多分そのせいだろうなあ…
53

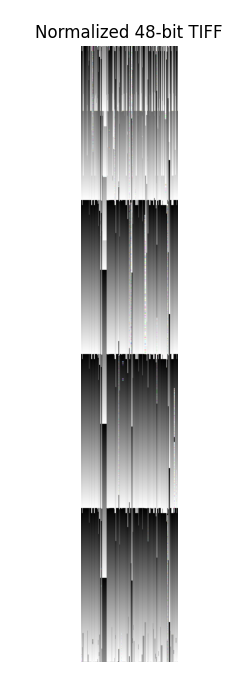

うーん…なんか撮れてる感じしないな… 次はどこデバッグしたらよいのやら なんかデータはそれっぽさ増してきている気はするのだけど…
41
2400行安定して撮れてるので技術的には多分60000行チャレンジできるんだけど、2400行の今ですらSSHでのファイル転送に3分半かけてるので60000行にしてしまうと1時間強かかってしまうバグ これはもうSDとかに書き込むスタイルにしないと成立しなくなってきてる
44
そして一発撮ってみたところ、ゲインが全然足りない事はわかった。これやはりちゃんと光学系があるか否かで入ってくる光の量が全くと言って良いほど違うということがよーくわかって良いわ
1
45

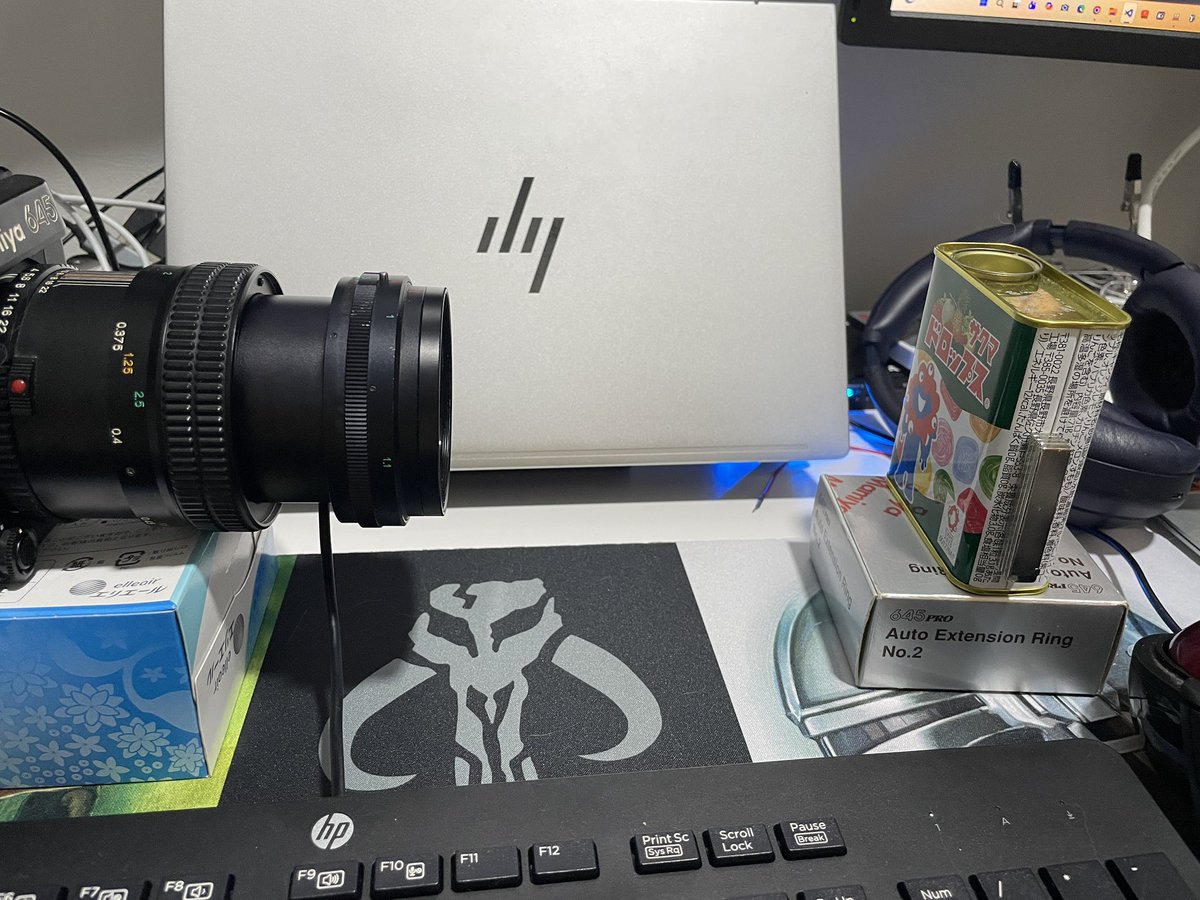

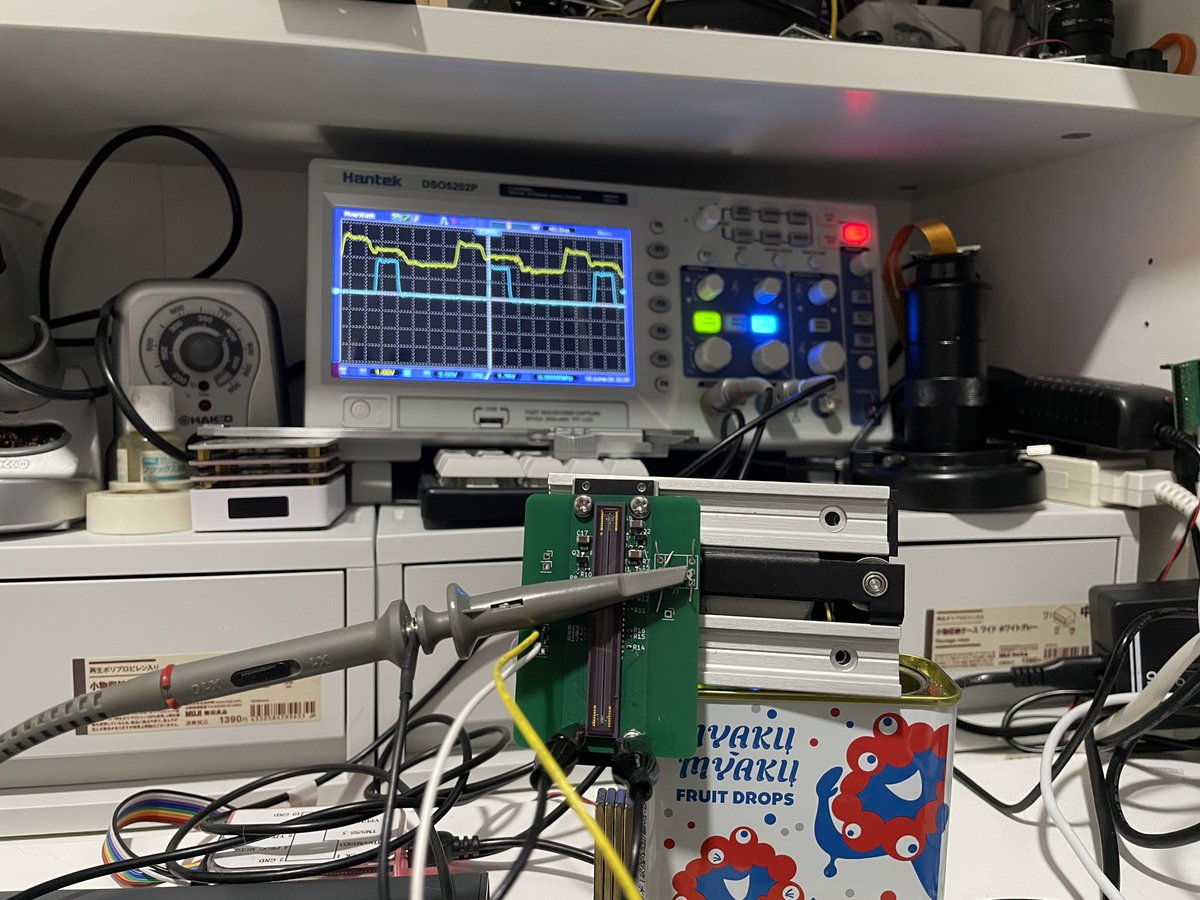

机が汚すぎるのは一旦置いておくとしてテスト環境
5
197

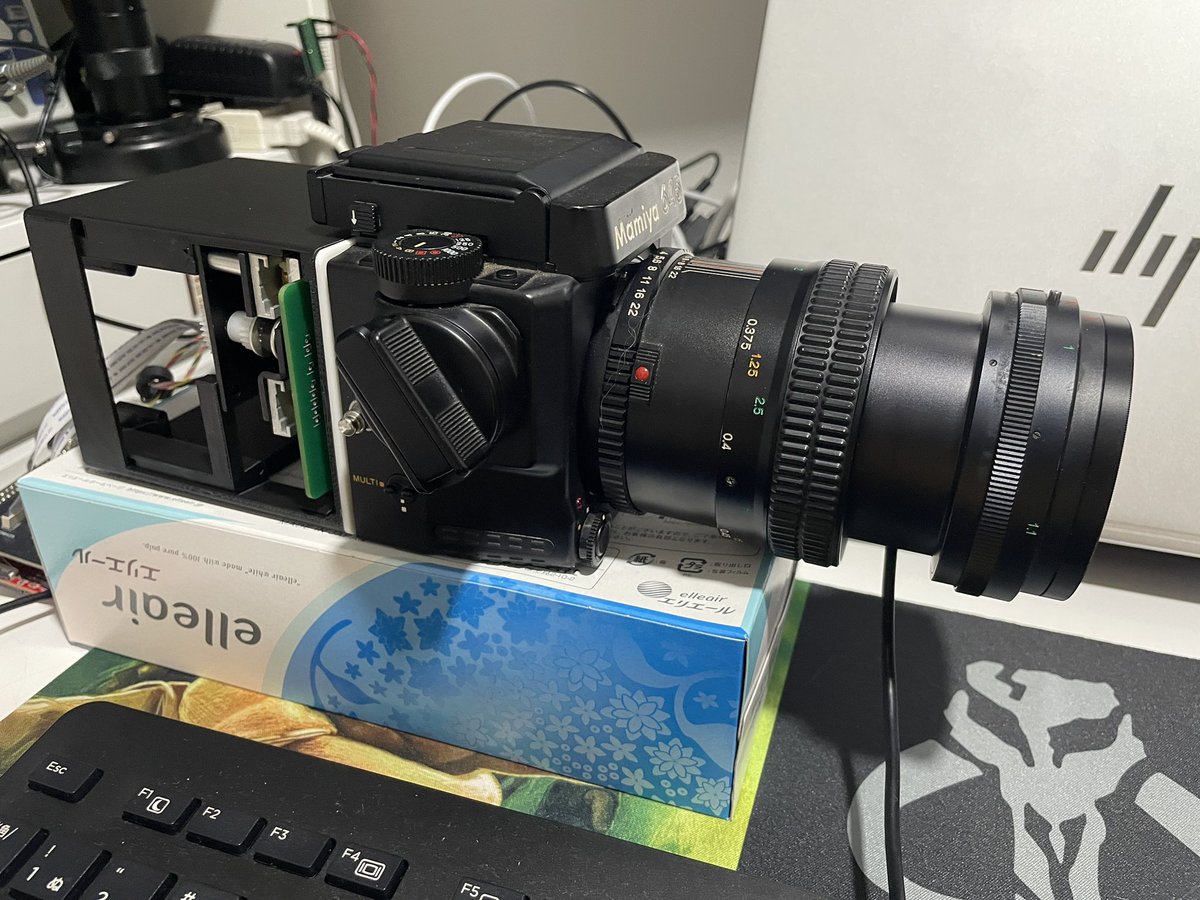

一回 ・センサのtyp感度ベースでちょい低めゲインを決め打ちで設定 ・カメラに突っ込む で670行以上で撮ってみよ データが安定するようになってからフリーズもほとんどしなくなったから行けるんじゃないかと
60

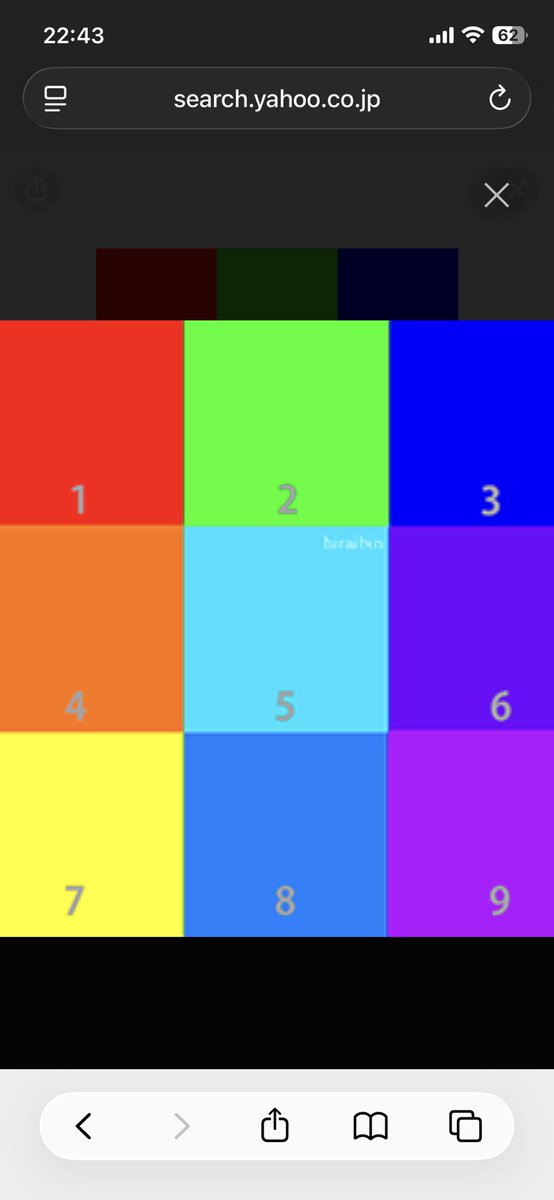

なんか！！いけてるかも！！ 部屋暗くしてこのチャートの5〜6番あたりがかかる感じでスマホ近くに置いて撮ったのがこれ ゲインはキャリブレーションが信頼できないのでデフォルト設定で全色同じままでキャプチャしてるから、色味はそこまで合わないけど
1
1
91
5が純粋なシアンだとして、その領域をとってると仮定すると、使ってるCCDセンサの青の感度が緑の半分近くなことと、それを踏まえて緑よりちょっと低いくらいの値になってることを加味するとやっぱり色ある程度取れてそうだな
82
今回の結果はRがあまりにも弱すぎる気がする… そろそろカメラのバック部分に仕込んでガチ撮影条件整えた方が良さそう。 ちょっと明日3Dプリントしてこないとだな
41
期待しすぎ…というほど悲観しなくていいかも…？
43

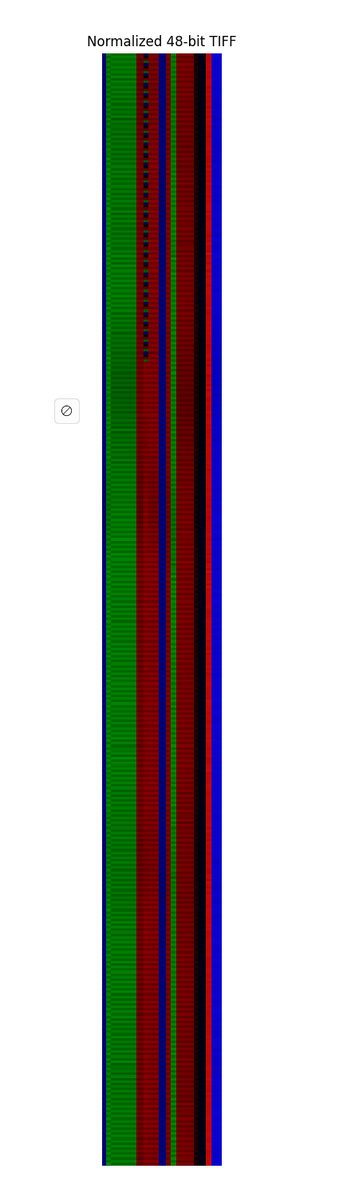

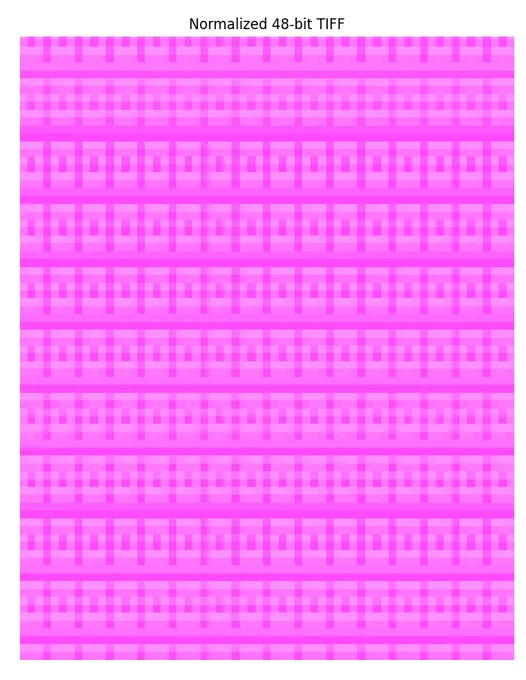

ゲイン調整だけ上手く機能してないみたい…でもADCのタイミング調整はできたはず！ で，スマホでRGBのカラーチャート表示して撮ってみたらこれ． パッと見まだマゼンタ一色に見えるけど，コレRとBのゲインが死んでるからこうなっているだけっぽくて，拡大したらこんな感じでドットぽいのが！！
1
101
いやでもスマホ手持ちしてるのにこんなに綺麗にパターン出るのおかしいか．普通に考えて． 期待しすぎだな
59
ADCのキャプチャのタイミング調整，めんどくささはあるにはあるけど波形見ながらリアルタイムに変化を確認できるのめっちゃ楽しいな？？
1
46
どこをどう設定すれば良いのかはわかったし、デバッグ手順としても一応理解はしたけど…オシロでチェックするのちょっとめんどいからどうしよう…
