Jun 17

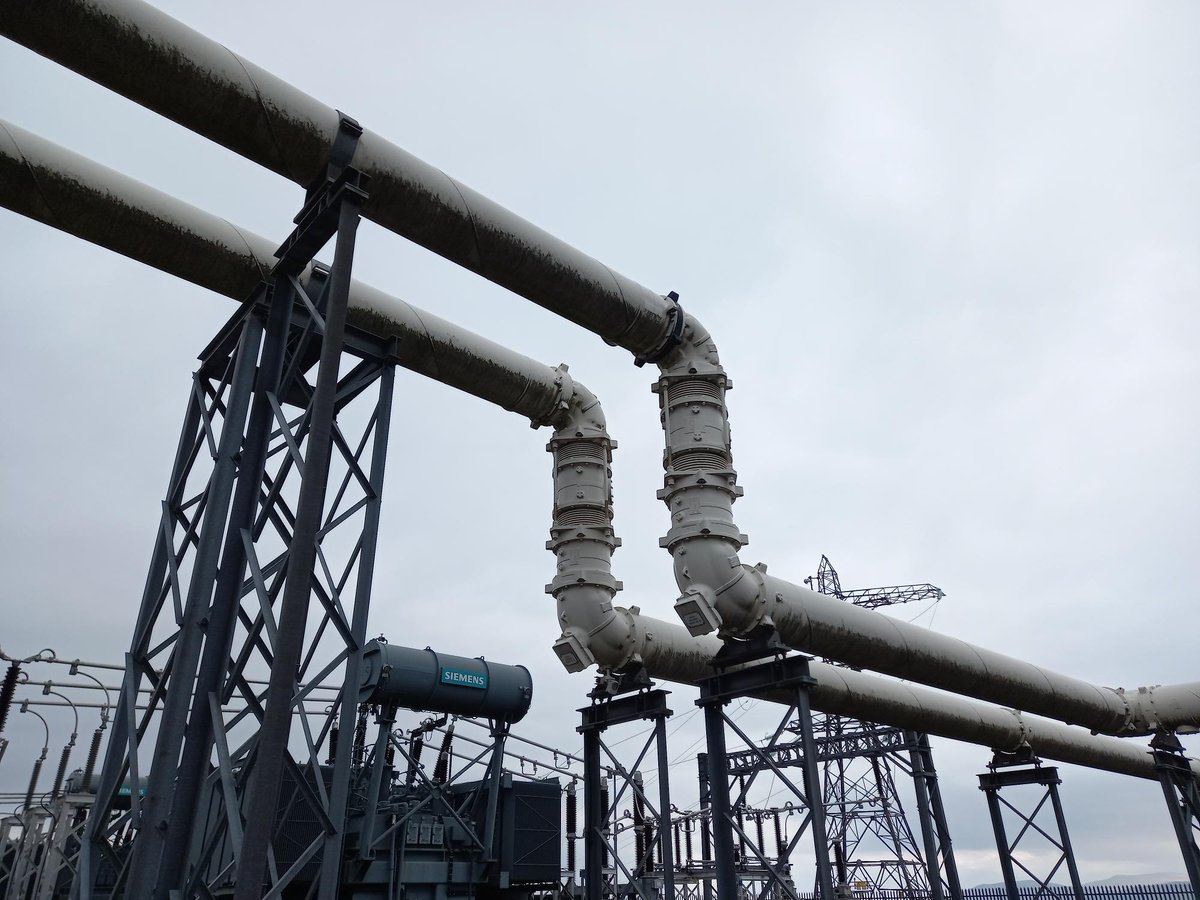

الـ GIB هو اختصار لـ Gas Insulated Busbar. وهو القضيب المعدني المسؤول عن توصيل الطاقة من المغذيات الرئيسية Lines/Feeders إلى الأحمال. وهو جزء من السويتشقير المعزول بالغاز Gas Insulated Switchgear.
#Field_Engineering
1
7
360
الموقع واقع.. والـ Configuration سليم 100%. والكل محتار!
في هذه اللحظة ، يجب أن تتذكر أن النظام ليس فقط سوفت وير، ومشاكل العتاد (Hardware Issues) هي التي تفصل المهندس المحترف عن غيره في الميدان.
لو بتشتغل Field أو Optimization، جودة الإشارة وكفاءة الإرسال بتبدأ من سلامة الهاردوير قبل أي تعديل تقني، ولازم عينك تكون خبيرة في 3 مناطق:
الـ Feeder & Cables: أي انحناء حاد أو سوء عزل يعني فقد مباشر (Loss) في الإشارة ملوش مبرر.
نسبة الـ VSWR: ارتفاع "الانعكاس" هو العدو الأول للـ Power؛ بيضعف التغطية وممكن يسبب تلف نهائي للـ RRU.
خلل تقنيات الـ MIMO: أي عدم تناغم في الهوائيات بيقتل الـ Throughput، مهما كانت قوة الإشارة الظاهرة عندك.
الحقيقة إن أغلب المهندسين بيواجهوا صعوبة في الربط بين النظري وبين اللي بيشوفوه فعلياً في المواقع، وهاد اللي بيخلي عملية الـ Troubleshooting تاخد وقت أطول من اللازم نتيجة لنقص التدريب الهيكلي على الـ Site Anatomy.
لو بتحاول تتقن الجانب الميداني وتغطي هي الفجوة بشكل احترافي، من أكاديمية اتصالاتي نقدم لك دورة Mobile Network Training for Field Engineer لتنقلك نحو احتراف ميدان الاتصالات.
📩اترك لنا تعليقاً لتصلك جميع التفاصيل
#Telecom_Engineering #Field_Engineering #VSWR #MIMO #Wireless_Networks #مشاكل_العتاد
15
376
Mar 12
كما ذكرنا سابقًا، التفريغ الجزئي PD هو الخطر الأكبر على معظم أجهزة الشبكة الكهربائية وخاصةً السويتشقير المعزول بالغاز GIS. مرفق هنا محاضرة مقدمة من أحد مهندسي شركة تصنيع أجهزة القياس والاختبارات Megger البريطانية فيما يخص حسابات وكشف PD.
youtu.be/vm9Rpe89uBo?si=Ijew…
#Field_Engineering
2
6
1,186
Mar 6

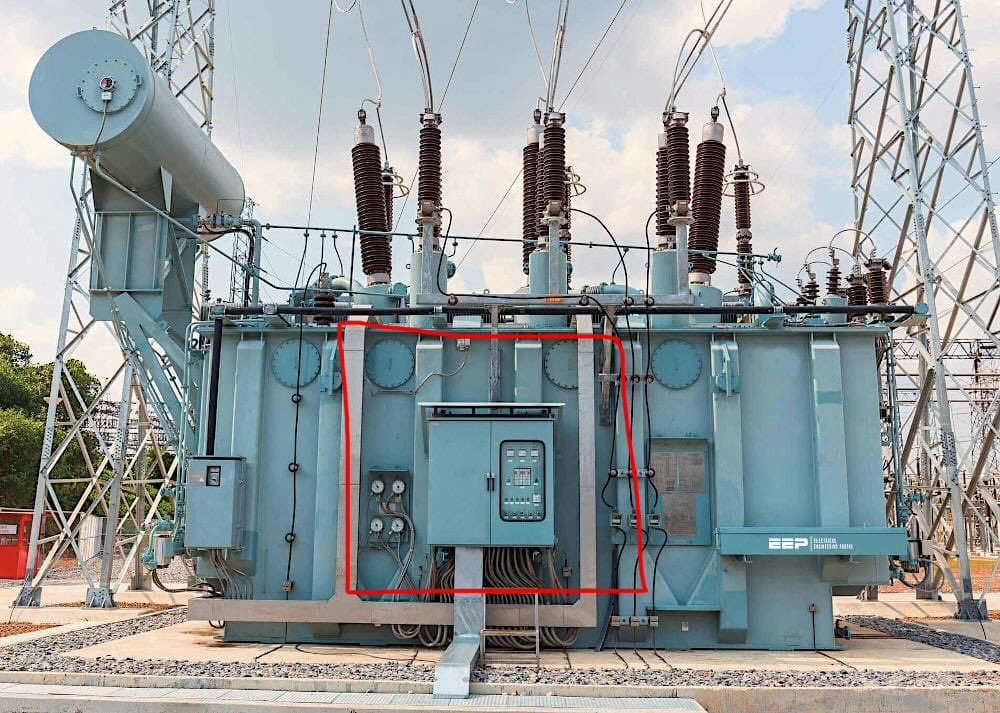

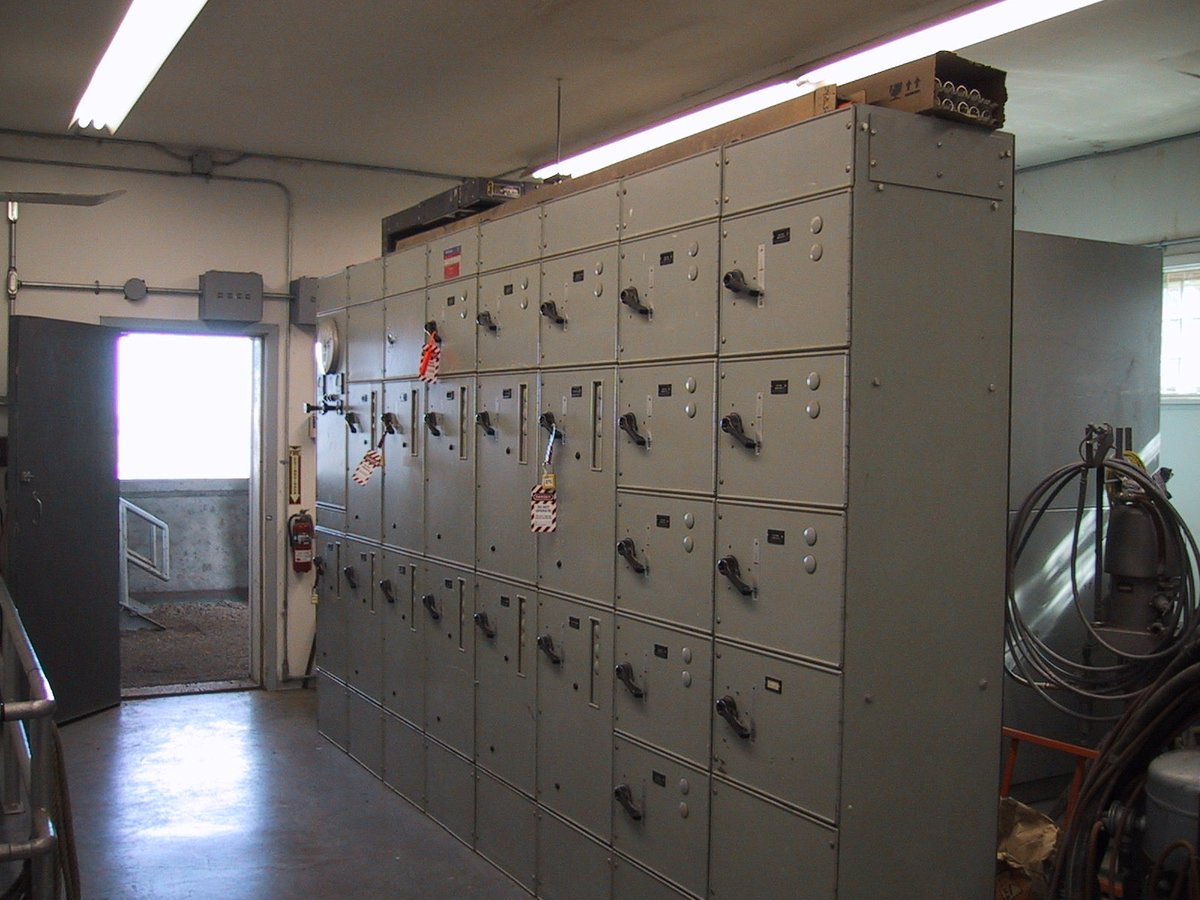

تواجد الـ 86 يعتمد على تصميم المحطة. لكن عادةً يتم وضعه على السويتشقير، البروتكشن بانيل، الكنترول قير للمحركات، وأيضًا محولات الطاقة على جسم المحول.
#Field_Engineering
Mar 5
يتم تصميم معظم أجهزة منظومة توليد ونقل وتوزيع الطاقة مع نوع من الريلاي للوقاية، يدعى Lockout رمزه 86 ANSI.
فعليًا هو ليس ريلاي بحد ذاته، هو فقط وسيط بين الحمايات الأخرى مع أجهزة التحكم بحيث يعتمد التصميم على التدخل البشري لاستعادة النظام.
هذا الريلاي عبارة عن Auxiliary Relay.
4
23
1,749
Feb 28

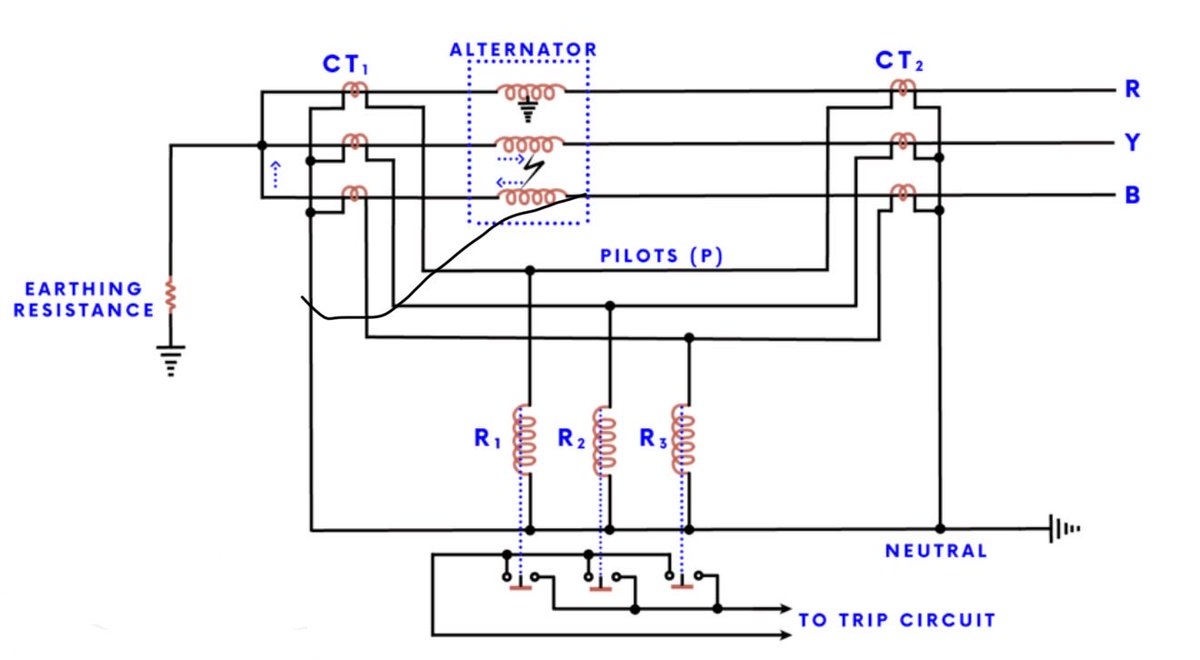

وردتني عدة استفسارات فيما يخص الحماية التفاضلية، فوجب شرحها هنا لنشر الفائدة.
يتم وضع هذه الحماية على المعدات المكلفة، على سبيل المثال محولات الطاقة، خطوط نقل الطاقة، المولدات، المحركات الكبيرة، المفاعل في بعض الحالات، وأيضًا قضبان التوصيل Busbars.
#Field_Engineering
Feb 20

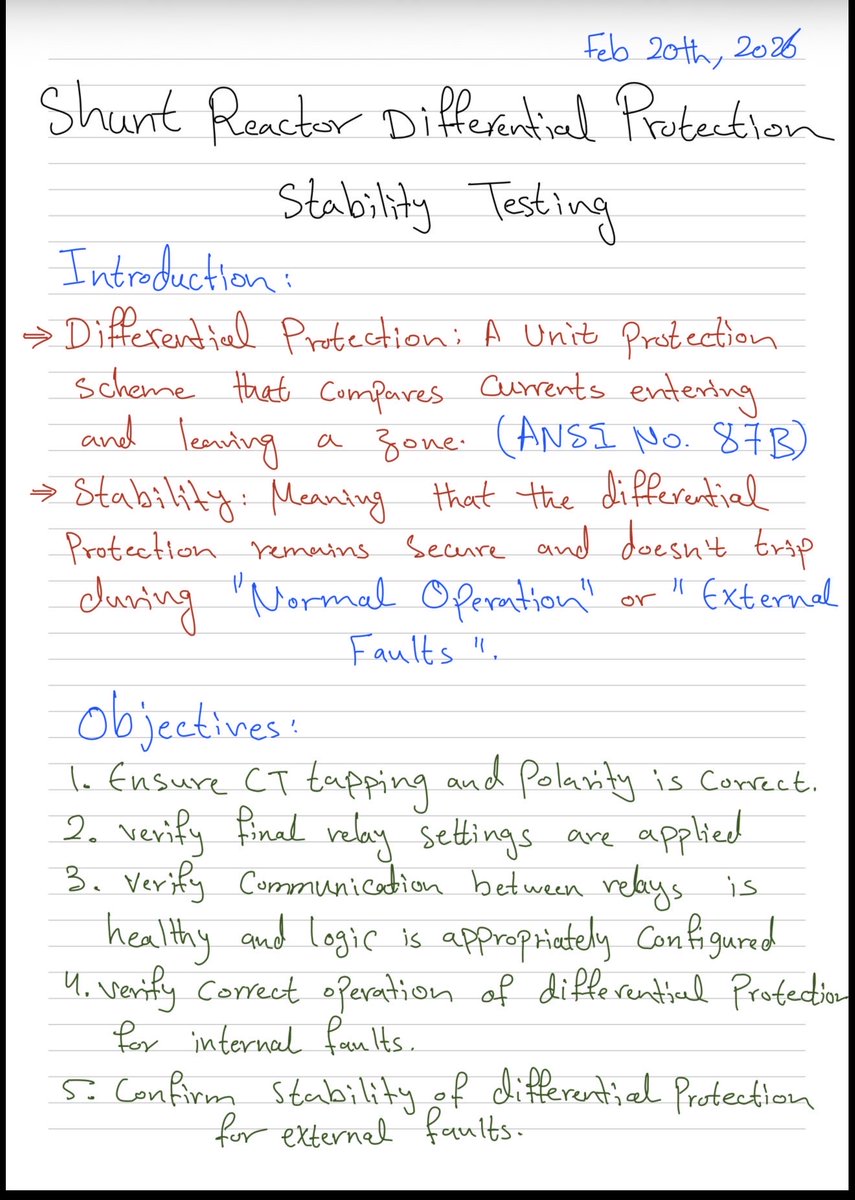

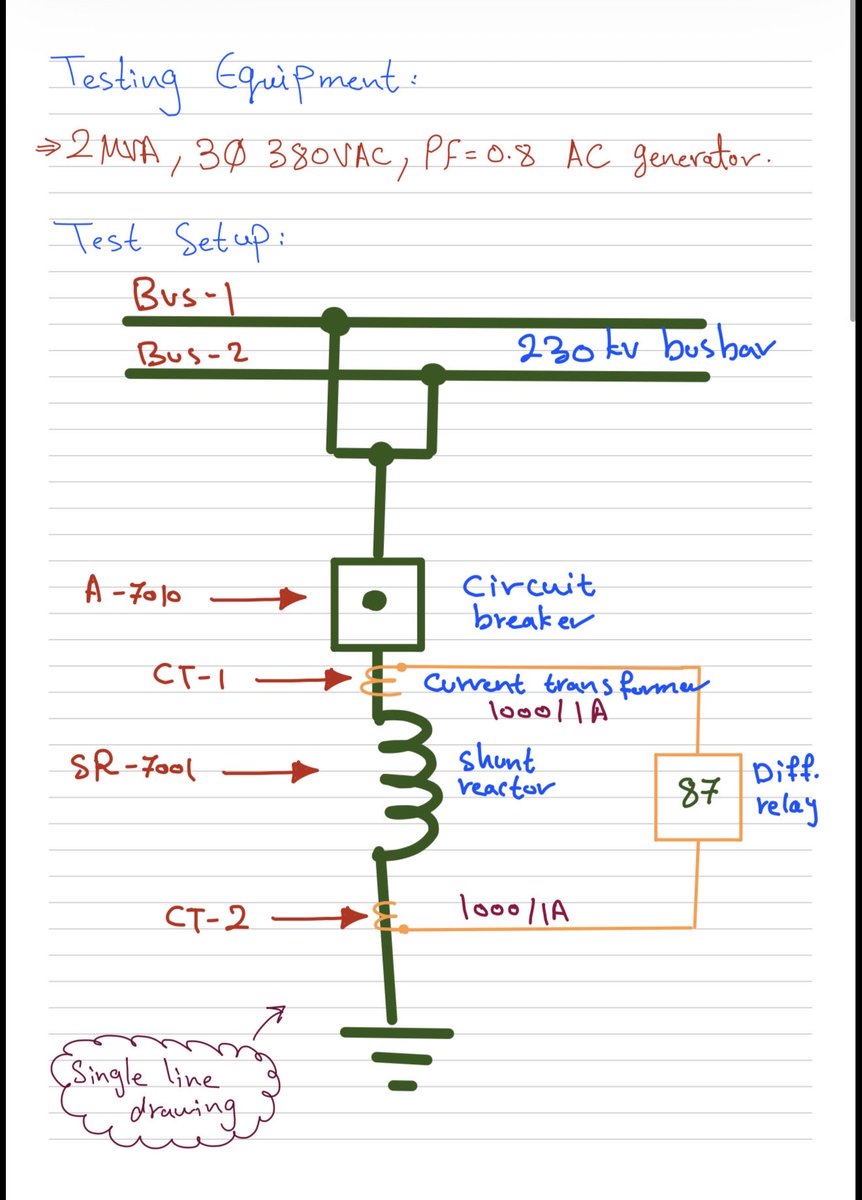

هنا MoS لاختبار استقرار الحماية التفاضلية للفيزات والخط المتعادل لمفاعل
Shunt Reactor Differential Phase and Neutral Protection Stability Testing.
المستند مثري ومليء بالمعلومات الفنية المهمة في حسابات اختبار الاستقرار.

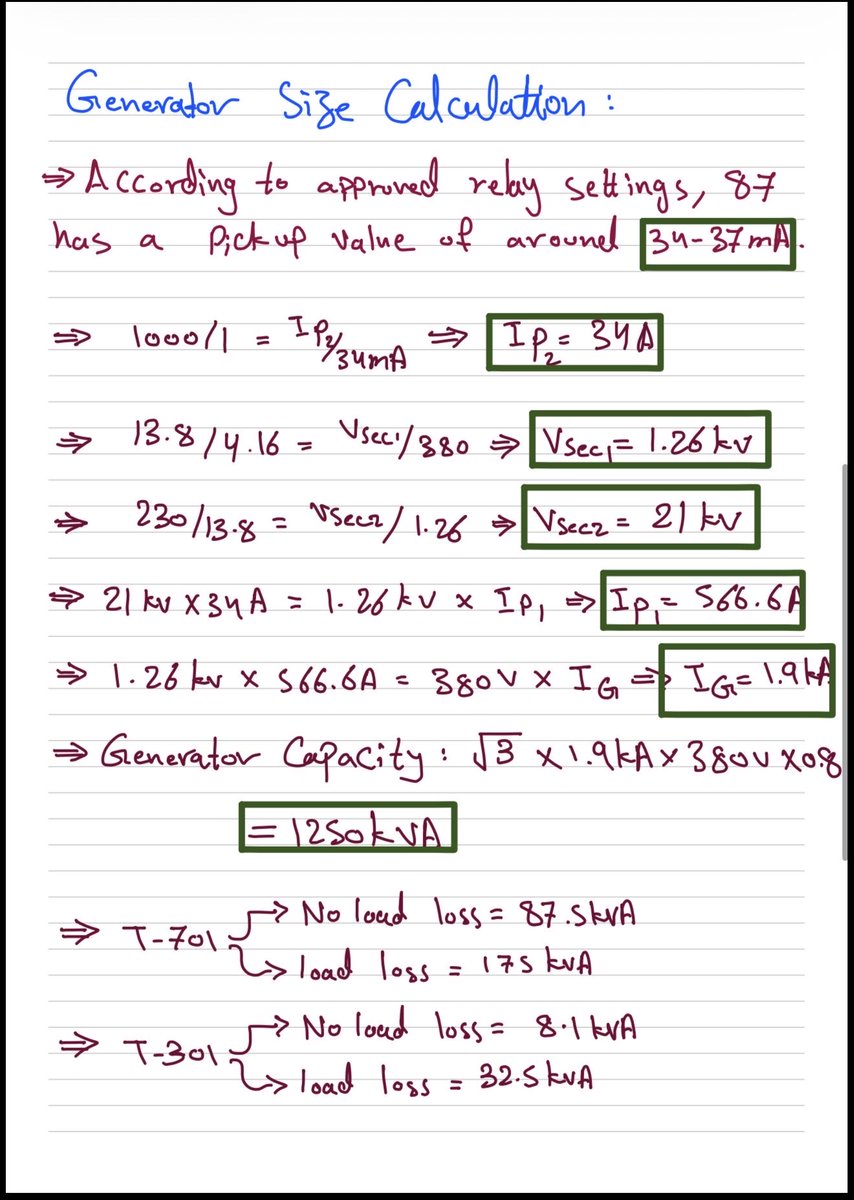

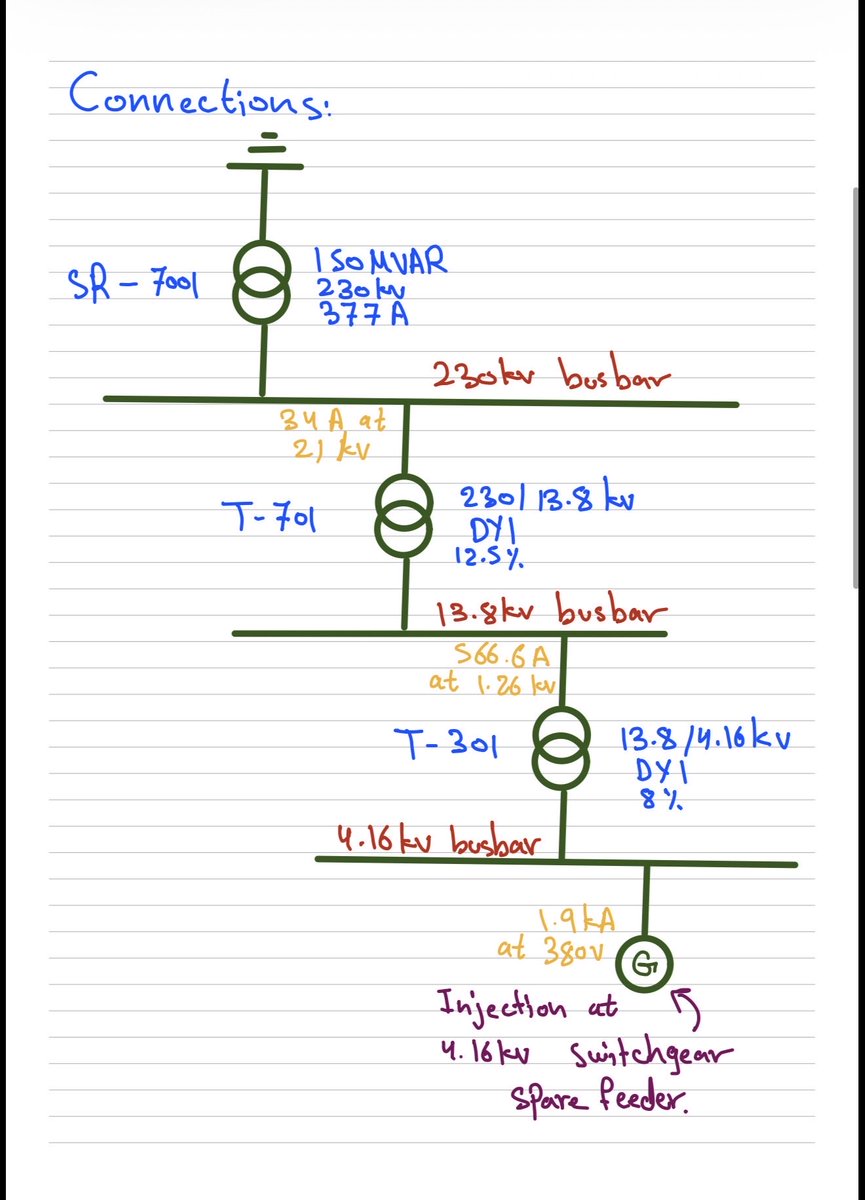

مرفق هنا ملخص للاختبار مع حسابات قدرة المولد.
1
6
43
2,148
