64 مرسل و64 مستقبل في وحدة واحدة! كيف تحول الـ Massive MIMO تداخل الإشارات إلى قوة داعمة للشبكة؟ السر وراء هذه المصفوفات الضخمة في تقنية الـ Massive MIMO أنها تمكننا من تطبيق هندسة تشكيل الشعاع (Beamforming). هذه التقنية تمنحنا القدرة الذكية على توجيه طاقة الإشارة بالكامل في حزمة ضيقة ودقيقة جداً نحو المستخدم المحدد مباشرة أينما تحرك، بدلاً من بث الإشارة بعشوائية في جميع الاتجاهات (Sector-wide) وهدر طاقة البرج بلا فائدة، هذا التوجيه الذكي يرفع من كفاءة الطيف الترددي ويزيد من سعة الخلية بشكل هائل. علاوة على ذلك، في البيئات الحضرية المزدحمة المليئة بالأبراج والمباني، تتيح لنا هذه التقنية الاستفادة من ظاهرة تعدد المسارات (Multipath Propagation)؛ فبدلاً من أن نعتبر ارتداد الإشارات وتشظيها تشويشاً، تقوم المصفوفات بجمع هذه المسارات لتعزيز وتقوية الإشارة الأصلية، مما يحسن تجربة المستخدم بشكل ملحوظ في أكثر الأماكن اكتظاظاً. من واقع تجربتك الميدانية أو دراستك، كيف يؤثر استخدام تقنية Massive MIMO على معدلات استهلاك الطاقة الإجمالية في الأبراج؟ #Beamforming #Multipath #5G_Network #SignalProcessing #RF_Optimization #أكاديمية_اتصالاتي

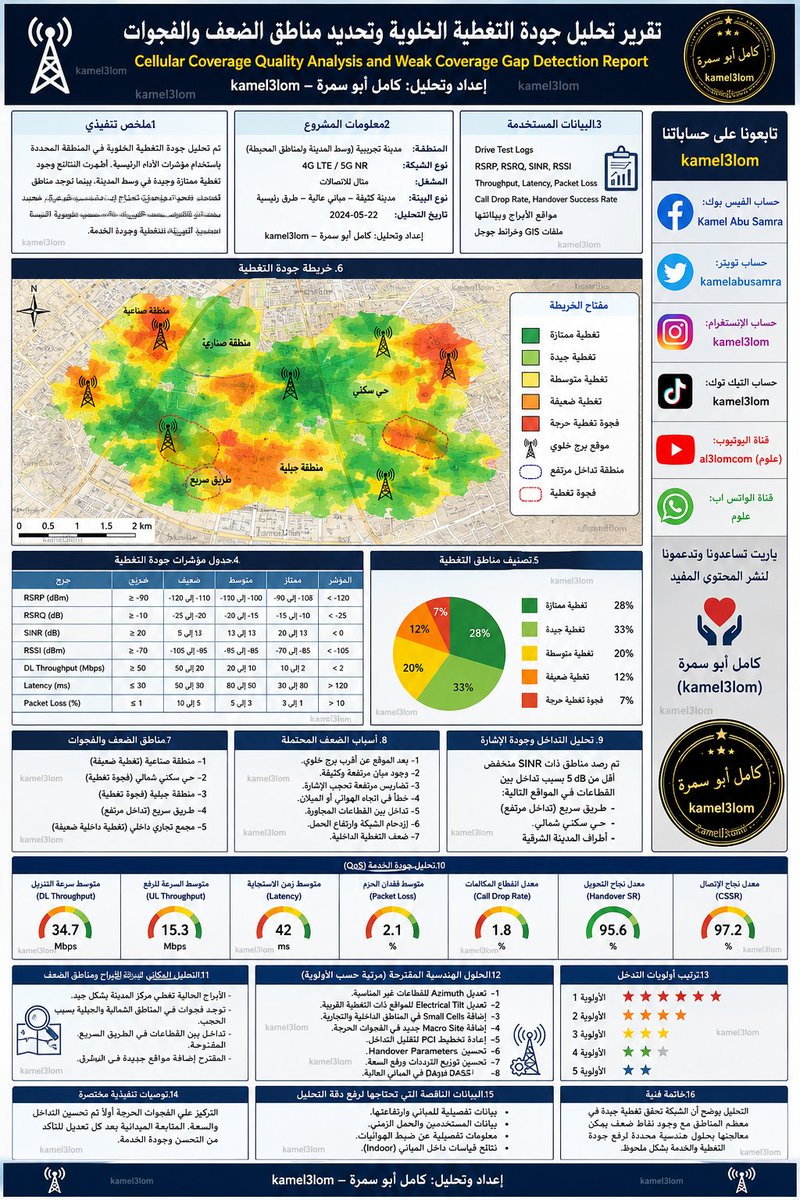

تحليل جودة التغطية الخلوية وتحديد مناطق الضعف والفجوات Cellular Coverage Quality Analysis and Weak Coverage Gap Detection Prompt إعداد: كامل أبو سمرة – kamel3lom 2) وظيفة البرومبت وظيفة هذا البرومبت هي تحليل جودة تغطية شبكات الاتصالات الخلوية داخل مدينة أو حي أو منطقة جغرافية محددة، اعتمادًا على بيانات القياس الميداني أو خرائط التغطية أو بيانات الأبراج أو ملفات GIS، بهدف تحديد مناطق ضعف الإشارة، فجوات التغطية، مشكلات التداخل، ضعف جودة الخدمة، مناطق الانقطاع، والمواقع التي تحتاج إلى تحسين هندسي مثل إضافة موقع خلوي جديد، تعديل اتجاه الهوائيات، تحسين الميلان الكهربائي أو الميكانيكي، أو إعادة توزيع القدرات الترددية. 3) المنصة الأنسب للاستخدام المنصة الأنسب هي ChatGPT للتحليل الهندسي وكتابة التقرير الفني، مع إمكانية دمجه مع QGIS أو ArcGIS Pro عند توفر ملفات مكانية، ومع Google Earth / Google Maps لفهم البيئة العمرانية والجغرافية، ومع Google Earth Engine إذا كان التحليل يحتاج إلى ربط التغطية بالعوائق الطبيعية أو الكثافة العمرانية أو الارتفاعات. أما إذا كان المطلوب إنتاج تصور بصري أو خريطة نهائية مبسطة، فيمكن استخدام Gemini أو أدوات التصميم بعد إخراج التحليل الفني من ChatGPT، لأن ChatGPT أقوى في بناء المنهج التحليلي، بينما أدوات التصميم أقوى في تحويل النتائج إلى لوحة مرئية. 4) طريقة الاستخدام انسخ البرومبت الكامل الموجود في الأسفل، ثم ضع داخله بيانات المنطقة المطلوب تحليلها، مثل اسم المدينة أو الحي، نوع الشبكة 4G أو 5G أو كليهما، اسم المشغل إن وجد، ملفات القياس المتاحة مثل RSRP وRSRQ وSINR وRSSI وPCI وThroughput وLatency، وبيانات الأبراج إن كانت متوفرة. بعد ذلك اطلب من النموذج تحليل البيانات وإخراج تقرير هندسي واضح يحدد مناطق الضعف وأسبابها والحلول المقترحة. وإذا لم تكن لديك بيانات قياس فعلية، اطلب منه بناء نموذج تحليلي افتراضي مشروط يوضح ما البيانات المطلوبة وكيف تُقرأ النتائج دون اختراع أرقام على أنها حقيقية. 5) تنبيه مهم لضمان أعلى درجة ممكنة من الدقة وصحة الإخراج، يجب تزويد الذكاء الاصطناعي يدويًا بكل البيانات الموثقة المتاحة لديك قبل تنفيذ البرومبت أو ضمن نصه نفسه؛ لأن جودة المخرجات ترتبط مباشرة بجودة المدخلات، فالذكاء الاصطناعي — كأي نظام تحليلي أو برمجي — إذا بُنِي على بيانات صحيحة وموثقة ومنظمة، كانت نتائجه أقرب إلى الصحة والدقة والاعتمادية، أما إذا كانت البيانات ناقصة أو غير دقيقة أو غير موثقة، فإن المخرجات ستتأثر بذلك مهما كانت قوة النموذج. 6) تحذير حقوقي هذا البرومبت من إعداد كامل أبو سمرة – kamel3lom، وهو متاح للاستخدام الشخصي، والتعليمي، والأكاديمي، والعلمي، والخيري، والشرح فقط، مع وجوب ذكر المصدر عند الاستخدام. ويُمنع استخدامه تجاريًا أو ربحيًا، أو إعادة نشره بصياغة جديدة، أو بيعه، أو استخدامه لكسب المتابعين، أو إنهاء أعمال مهنية للغير، إلا بعد شرائه، والشراء متوفر حاليًا في المملكة العربية السعودية فقط. ضع لايك / إعجاب وتعليق ومتابعة البرومبت الكامل الجاهز للنسخ واللصق اسم البرومبت: برومبت تحليل جودة التغطية الخلوية وتحديد مناطق الضعف والفجوات Cellular Coverage Quality Analysis and Weak Coverage Gap Detection Prompt إعداد: كامل أبو سمرة – kamel3lom أنت الآن خبير هندسة اتصالات لاسلكية، ومتخصص في تخطيط وتحسين شبكات الهاتف المحمول، وتحليل جودة التغطية الخلوية، وقراءة مؤشرات Drive Test وRF Optimization وGIS Mapping. المطلوب منك تنفيذ تحليل هندسي دقيق لجودة التغطية الخلوية في المنطقة المحددة، وفق منهج كامل أبو سمرة للبرومبتات العميقة KAS-DPM، مع الالتزام بالمبدأ التالي: دقة قبل الجمال، تحقق قبل الاستنتاج، تفصيل قبل الاختصار، إخراج نهائي قبل الشرح. أولًا: بيانات المشروع حلل المنطقة التالية: [اكتب اسم الدولة / المدينة / الحي / نطاق المشروع هنا] نوع الشبكة المطلوب تحليلها: [2G / 3G / 4G LTE / 5G NR / جميع الشبكات] اسم المشغل أو الشركة إن وجد: [اكتب اسم المشغل هنا] نوع البيئة الجغرافية والعمرانية: [مدينة كثيفة / منطقة ريفية / منطقة جبلية / منطقة صحراوية / منطقة ساحلية / طريق سريع / مجمعات سكنية / أبراج عالية / منطقة صناعية / جامعة / مستشفى / منطقة تجارية] البيانات المتاحة للتحليل: [ضع هنا البيانات المتاحة، مثل: RSRP RSRQ SINR RSSI PCI Cell ID eNodeB ID / gNodeB ID Frequency Band EARFCN / NR-ARFCN Download Throughput Upload Throughput Latency Packet Loss Handover Success Rate Call Drop Rate Call Setup Success Rate Drive Test Logs KML / KMZ / Shapefile / GeoJSON / CSV / Excel مواقع الأبراج ارتفاعات الهوائيات اتجاهات القطاعات Azimuth الميلان الكهربائي والميكانيكي Tilt صور من خرائط التغطية صور من Google Earth أو Google Maps] إذا لم تتوفر بيانات فعلية، فتعامل مع التحليل باعتباره نموذجًا هندسيًا افتراضيًا مشروطًا، واذكر بوضوح أن النتائج تقديرية وليست قياسات حقيقية. لا تخترع أرقامًا وتعرضها على أنها بيانات واقعية. ثانيًا: الهدف التحليلي نفذ تحليلًا هندسيًا شاملًا يهدف إلى: 1. تقييم جودة التغطية الخلوية في المنطقة. 2. تحديد مناطق ضعف الإشارة. 3. تحديد فجوات التغطية Coverage Gaps. 4. اكتشاف مناطق التداخل Interference Zones. 5. تحليل جودة الخدمة QoS من حيث السرعة، التأخير، الانقطاع، وثبات الاتصال. 6. ربط ضعف التغطية بالعوامل الجغرافية والعمرانية مثل المباني العالية، التضاريس، الكثافة السكانية، الطرق، المسافات عن الأبراج، واتجاهات الهوائيات. 7. اقتراح حلول هندسية قابلة للتنفيذ لتحسين التغطية والسعة وجودة الخدمة. ثالثًا: مؤشرات التحليل المطلوبة حلل المؤشرات الآتية متى كانت متوفرة: 1. مؤشر RSRP: قيّم قوة الإشارة وحدد المناطق الممتازة، الجيدة، المتوسطة، الضعيفة، والحرجة. 2. مؤشر RSRQ: حلل جودة الإشارة وتأثرها بالحمل والتداخل. 3. مؤشر SINR: حدد مناطق التداخل والتشويش وضعف جودة الاتصال. 4. مؤشر RSSI: استخدمه بوصفه مؤشرًا مساعدًا لفهم مستوى القدرة المستقبلة الكلية. 5. معدل التحميل والتنزيل Throughput: حلل أداء السرعات الفعلية ومناطق ضعف السعة. 6. زمن الاستجابة Latency: حدد المناطق التي تعاني من تأخير مرتفع يؤثر في التطبيقات الحساسة مثل المكالمات المرئية والألعاب والخدمات الفورية. 7. معدل فقدان الحزم Packet Loss: اربطه بجودة الاتصال واستقرار الشبكة. 8. مؤشرات المكالمات: حلل Call Drop Rate وCall Setup Success Rate وHandover Success Rate إن كانت متاحة. 9. مؤشرات 5G NR عند توفرها: حلل SS-RSRP وSS-RSRQ وSS-SINR وPCI وNR-ARFCN ونطاقات التردد المستخدمة. رابعًا: تصنيف جودة التغطية صنّف المنطقة إلى فئات واضحة، مثل: - تغطية ممتازة. - تغطية جيدة. - تغطية متوسطة. - تغطية ضعيفة. - فجوة تغطية حرجة. - منطقة تداخل مرتفع. - منطقة تحتاج إلى تحسين السعة. - منطقة تحتاج إلى موقع خلوي إضافي. - منطقة تحتاج إلى Small Cells أو DAS. - منطقة تحتاج إلى تعديل اتجاه الهوائي أو الميلان. استخدم جداول واضحة عند الحاجة، ولا تخلط بين الحقيقة والافتراض. إذا كانت البيانات ناقصة، اذكر النقص بوضوح وبيّن أثره على دقة التحليل. خامسًا: تحليل الأسباب المحتملة لمناطق الضعف عند تحديد أي منطقة ضعف أو فجوة، حلل الأسباب المحتملة هندسيًا، مثل: 1. بعد الموقع عن أقرب برج خلوي. 2. وجود عوائق عمرانية كثيفة. 3. وجود مبانٍ مرتفعة تحجب الإشارة. 4. تضاريس مرتفعة أو منخفضة تؤثر في خط الرؤية. 5. ضعف زاوية توجيه القطاع Azimuth. 6. خطأ في الميلان الكهربائي أو الميكانيكي Tilt. 7. ازدحام الشبكة وارتفاع الحمل. 8. تداخل بين الخلايا المجاورة. 9. ضعف توزيع الترددات. 10. ضعف الانتقال بين الخلايا Handover. 11. الحاجة إلى إعادة تخطيط PCI. 12. ضعف التغطية الداخلية Indoor Coverage. 13. عدم كفاية عدد المواقع الخلوية مقارنة بكثافة الاستخدام. سادسًا: التحليل المكاني إذا توفرت خريطة أو ملف GIS أو إحداثيات، نفذ تحليلًا مكانيًا يشمل: 1. تحديد مواقع الأبراج بالنسبة لمناطق الضعف. 2. رسم نطاقات التغطية المتوقعة لكل قطاع. 3. تحديد المناطق التي تقع خارج التغطية الفعالة. 4. تحديد مناطق التداخل بين القطاعات. 5. تحليل علاقة التغطية بالطرق الرئيسية، الأحياء، الكثافة العمرانية، والمباني المرتفعة. 6. اقتراح مواضع تقريبية لمواقع جديدة أو Small Cells. 7. إعداد وصف لخريطة نهائية يمكن تنفيذها في ArcGIS Pro أو QGIS. إذا طُلب منك إخراج خريطة بصرية، اجعلها تحتوي على: - عنوان واضح. - سهم شمال. - مقياس رسم حقيقي عند توفر الإحداثيات. - إطار إحداثيات. - تدرج لوني لجودة التغطية. - نقاط الأبراج. - مناطق الضعف والفجوات. - مربعات تفسيرية جانبية. - مفتاح خريطة واضح. - توقيع kamel3lom عند الحاجة. سابعًا: الحلول الهندسية المقترحة قدّم حلولًا مرتبة حسب الأولوية، مثل: 1. تعديل Azimuth للقطاعات ذات التوجيه غير المناسب. 2. تعديل Electrical Tilt أو Mechanical Tilt. 3. إضافة Small Cells في المناطق الداخلية أو التجارية أو عالية الكثافة. 4. إضافة Macro Site جديد في فجوات التغطية الكبيرة. 5. تحسين توزيع الترددات. 6. إعادة تخطيط PCI لتقليل التداخل. 7. تحسين Handover Parameters. 8. إضافة Repeaters أو DAS في المباني الكبيرة. 9. تحسين Backhaul عند وجود ضعف في السرعة رغم قوة الإشارة. 10. ترقية السعة عبر Carrier Aggregation أو Massive MIMO عند الحاجة. 11. إعادة توزيع الأحمال بين الخلايا. 12. تحسين تغطية الطرق والمناطق الطرفية. ثامنًا: صيغة التقرير النهائي المطلوبة أخرج التقرير بالترتيب الآتي: 1. ملخص تنفيذي مختصر. 2. وصف منطقة الدراسة. 3. نوع الشبكة والبيانات المستخدمة. 4. منهجية التحليل. 5. جدول مؤشرات جودة التغطية. 6. تصنيف مناطق التغطية. 7. مناطق الضعف والفجوات. 8. أسباب الضعف المحتملة. 9. تحليل التداخل وجودة الإشارة. 10. تحليل جودة الخدمة QoS. 11. التحليل المكاني للعلاقة بين الأبراج ومناطق الضعف. 12. الحلول الهندسية المقترحة. 13. ترتيب أولويات التدخل. 14. توصيات تنفيذية مختصرة. 15. قائمة بالبيانات الناقصة التي يجب توفيرها لرفع دقة التحليل. 16. خاتمة فنية قصيرة. تاسعًا: أسلوب الكتابة اكتب بلغة عربية فصحى هندسية دقيقة، واضحة، مباشرة، وخالية من الحشو. لا تستخدم عبارات عامة مثل “الشبكة تحتاج إلى تحسين” دون تحديد أين ولماذا وكيف. ميّز دائمًا بين: - البيانات المؤكدة. - الاستنتاج الهندسي. - الافتراض المشروط. - التوصية التنفيذية. عاشرًا: بروتوكول التحقق الداخلي قبل الإخراج قبل تقديم النتيجة النهائية، راجع داخليًا ما يلي: 1. هل تم تحليل كل مؤشر متاح؟ 2. هل تم فصل الواقع عن الافتراض؟ 3. هل تم تحديد مناطق الضعف بوضوح؟ 4. هل تم تفسير الأسباب هندسيًا؟ 5. هل الحلول قابلة للتنفيذ وليست كلامًا عامًا؟ 6. هل التقرير منظم بما يخدم مهندس الاتصالات أو شركة التشغيل؟ 7. هل توجد بيانات ناقصة يجب التنبيه إليها؟ 8. هل الإخراج النهائي يصلح أن يكون أساسًا لتقرير تحسين شبكة RF Optimization؟ أخرج النسخة النهائية فقط دون عرض مراحل التفكير الداخلية. اسم المشروع الداخلي: تحليل جودة التغطية الخلوية – كامل أبو سمرة – kamel3lom وفي نهاية التقرير، أضف توقيعًا نصيًا صغيرًا: إعداد وتحليل: كامل أبو سمرة – kamel3lom #هندسة_الاتصالات #شبكات_خلوية #تحليل_التغطية #RF_Optimization #kamel3lom

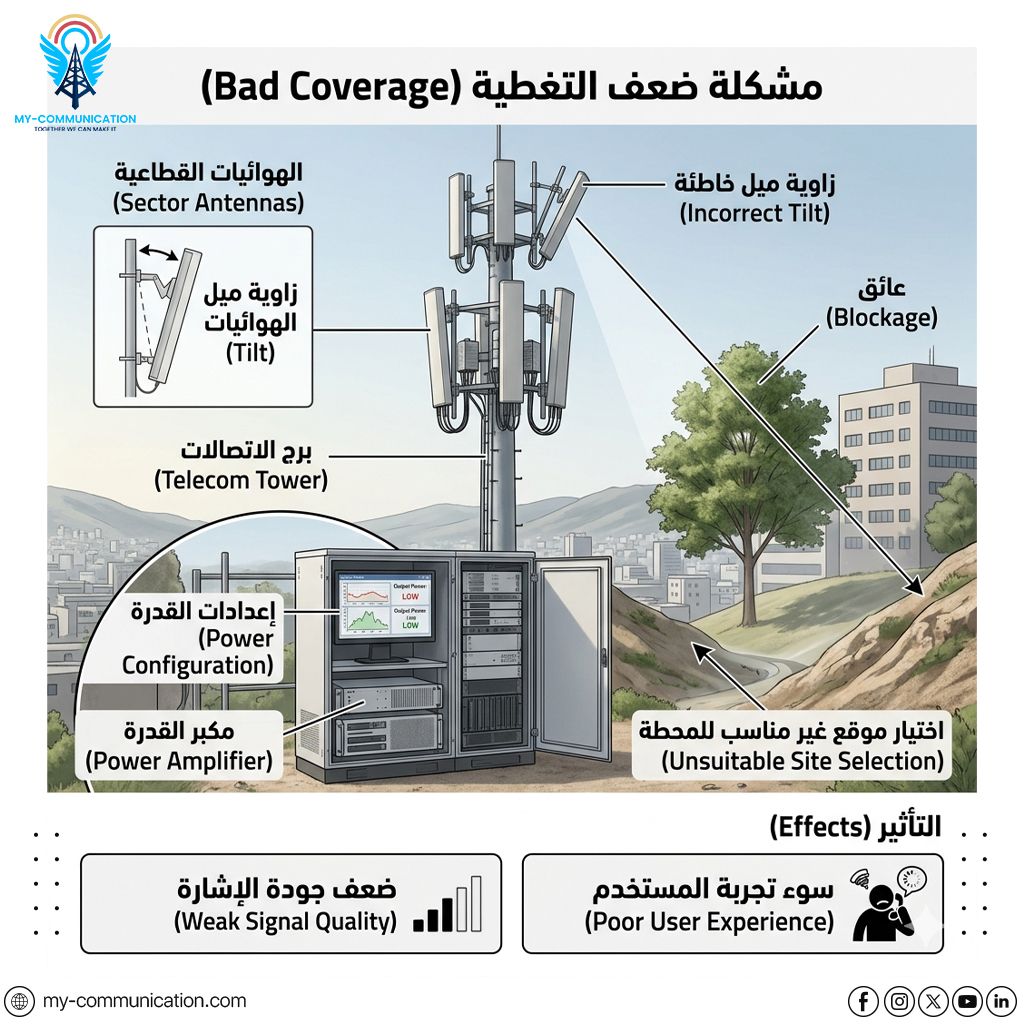

🚨 ضعف التغطية (Bad Coverage) مش دايماً سببه “الموقع سيئ”… أحياناً المشكلة أبسط… وأخطر. في مشاريع RF الحقيقية، المشكلة غالباً تكون مزيج من عوامل صغيرة… لكنها تتراكم: إعدادات القدرة (Power Configuration) غير متوازنة → خلية تصرخ أكثر من اللازم… وتغطي على غيرها زاوية ميل الهوائيات (Tilt) غير محسوبة بدقة → Overshooting أو Coverage Holes بدون ما تنتبه وجود عوائق (Blockage) → مباني، أشجار، حتى تغييرات عمرانية جديدة اختيار موقع غير مناسب للمحطة → ممتاز على الورق… كارثي على أرض الواقع المشكلة؟ كل عامل لحاله ممكن ما يكون واضح… لكن تأثيرهم مجتمعين = تجربة مستخدم سيئة Drop Calls Low Throughput 💡 المهندس القوي مو اللي “يعرف الأسباب”… بل اللي يربط بينها ويشوف الصورة كاملة. وهون الفجوة الحقيقية: معظم المهندسين ما عندهم منهجية واضحة لتحليل Bad Coverage بشكل متكامل (End-to-End) مو بس KPI monitoring… بل كيف تربط بين الـ RF parameters البيئة تصميم الشبكة وهذا تحديداً اللي يفرق بين troubleshooting عشوائي… وتحسين فعلي للشبكة. برأيكم: شو أكثر عامل بيأثر على ضعف التغطية عندكم في المشاريع؟ وهل بتتعاملوا معه بشكل منفصل… ولا ضمن صورة شاملة؟ 📩اترك لنا تعليقاً لتصلك جميع التفاصيل #ضعف_التغطية #BadCoverage #RF_Optimization #Telecom #NetworkEngineering

لماذا انتقلنا من نظام الـ Reuse Factor المعقد في GSM إلى الـ Reuse 1 في الـ LTE والجيل الخامس؟ وما هو ثمن هذه الجرأة التقنية؟ 1️⃣ معضلة الـ Co-channel Interference: في الأنظمة القديمة، كان الصداع الأكبر هو تداخل الخلايا التي تستخدم نفس التردد. لذا كنا نباعد بينها بمجموعات (Clusters). أما اليوم، فنحن نستخدم التردد نفسه في كل مكان، والسر يكمن في تقنيات OFDMA التي تعزل المستخدمين برمجياً وليس مكانياً فقط. 2️⃣ سحر الـ Sectorization: باستخدام الهوائيات التوجيهية، نقوم بتقسيم الخلية إلى قطاعات مستقلة. هذا لا يزيد السعة فحسب، بل يقلل من ""تشتت"" الطاقة في اتجاهات غير مرغوب فيها، مما يحسن من قيمة الـ SINR بشكل ملحوظ. 3️⃣ الـ Drive Test كعين الحقيقة: لا قيمة لأي تصميم نظري دون ""تجربة ميدانية"". الـ Drive Test هو الذي يخبرنا أين فشل الـ ICIC في حماية مستخدمي أطراف الخلايا (Cell Edge Users)، وكيف تؤثر المباني على ""تجاوز"" الترددات لحدودها المرسومة. 💡 في دورة #Drive_Test مع #أكاديمية_اتصالاتي، ننتقل بك من المفاهيم النظرية إلى الاحتراف الميداني في [مكونات الأبراج، توزيع النطاقات، وبنية الشبكة]. 📩 سؤال للمهندسين: هل ترى أن استخدام نفس التردد في كل الخلايا (Reuse 1) أفضل للأداء العام، أم أن التوزيع التقليدي كان أكثر استقراراً وأقل تعقيداً في الإدارة؟ شاركنا رؤيتك! 👇 #DriveTest #FrequencyPlanning #CellularNetworks #SpectrumManagement #RF_Optimization #أكاديمية_اتصالاتي

سر قوة الـ #5G يكمن في الأحرف: TDD لماذا انتقلت معمارية الجيل الخامس لاعتماد TDD بدلاً من FDD في النطاقات العالية (FR1 و FR2)؟ الأمر ليس مجرد صدفة، بل هو ضرورة هندسية لتحقيق سرعات الـ eMBB. 📌إليك الخلاصة التقنية: 1️⃣ مرونة الموارد (Flexibility):في الـ TDD، يتم توزيع الـ Uplink والـ Downlink ديناميكياً على نفس التردد. هذا يسمح بتخصيص سعة أكبر للتحميل عند الحاجة، وهو ما تطلبه تطبيقات النطاق العريض الحديثة. 2️⃣ المحرك السري لـ Massive MIMO:لكي يعمل الـ Beamforming بدقة، يحتاج البرج لمعرفة حالة القناة (CSI). بفضل خاصية "التبادلية" (Reciprocity) في TDD، يستطيع البرج تقدير قناة التحميل من خلال إشارة الرفع فوراً نتيجة ذلك: توجيه شعاعي فائق الدقة بدون استهلاك "Overhead" للبيانات. 3️⃣ التحدي الأكبر (Synchronization):الدقة العالية تتطلب تزامناً متناهياً. أي خطأ في التوقيت يعني تداخلاً (Interference) كارثياً، وهنا يأتي دور بروتوكولات التوقيت الدقيقة مثل PTP لضبط النبض بين المواقع. سؤال للمهندسين في الميدان: من واقع خبرتك، ما هي أكبر التحديات التي واجهتها عند ضبط التزامن (Sync) في مواقع الـ TDD؟ شاركنا تجربتك وتعرف معنا على تفاصيل كورس هندسة الاتصالات المتكاملة #هندسة_الاتصالات #5G #MassiveMIMO #RF_Optimization #Telecom

تعتمد جودة شبكات الاتصالات اللاسلكية على دقة القياسات الميدانية التي تكشف الأداء الحقيقي للشبكة في بيئات التشغيل الفعلية📊 فعند تنفيذ اختبارات القيادة (Drive Test)، لا يتم جمع البيانات عشوائياً، بل تُقاس مجموعة من المؤشرات الحرجة مثل قوة الإشارة، جودة الاستقبال، معدل نقل البيانات، ونسبة نجاح الاتصال، ثم تُحلَّل هذه القيم وفق نماذج هندسية لتحديد مناطق الضعف والتداخل وانخفاض السعة. فهم هذه المنهجية هو الأساس لأي مهندس يسعى للعمل في مجال تحسين الشبكات، لأن القدرة على تحليل القياسات الميدانية وتشخيص الأعطال تمنحه ميزة تنافسية مطلوبة لدى المشغلين والموردين. وفي دورة Drive Test المقدمة من أكاديمية اتصالاتي يتم بناء هذا الفهم بشكل متدرّج يجمع بين المفاهيم النظرية والتطبيق العملي، ليصبح المتدرب قادراً على تقييم أداء الشبكات واتخاذ قرارات تقنية دقيقة في بيئات تشغيل واقعية. اجعل من رمضان هذا العام نقطة تحول حقيقية في مسيرتك المهنية 🌙 📩اترك لنا تعليقاً لتصلك جميع التفاصيل #DriveTest #RF_Optimization #WirelessEngineering #TelecomSkills #مهندس_اتصالات

"تقدم أكاديمية اتصالاتي المعيار الهندسي الدقيق لضبط هوائيات البث الخلوي، حيث يعد التحكم في زوايا الـ Tilt والـ Azimuth الركيزة الأساسية لهندسة الترددات الراديوية. يؤدي التوجيه الصحيح إلى معالجة جذرية لمشاكل الشبكة، بدءاً من تحسين سعة الخلايا ووصولاً إلى ضمان جودة الخدمة (QoS)، متجاوزين بذلك الحلول التقليدية إلى نهج يعتمد على الأرقام والتحليل الميداني الصارم. يعتمد الاستقرار الفني للشبكة على الموازنة بين الميل الميكانيكي والكهربائي، حيث توفر تقنيات الـ RET مرونة عالية في التحكم بحدود التغطية بدقة تصل إلى أعشار الدرجة. يساهم هذا الضبط الدقيق في الحفاظ على شكل مخطط الإشعاع ومنع تشوه الفصوص الجانبية، مما يضمن حصر الإشارة داخل النطاق الجغرافي المستهدف ويقضي على التداخلات البينية التي تستنزف موارد الشبكة. تؤكد التجارب العملية أن المعالجة الهندسية لمشاكل التجاوز (Overshooting) وضعف الإشارة تتطلب حسابات دقيقة لمعادلات الميل والارتفاع قبل الصعود للبرج. يؤدي التطبيق الصحيح لهذه التعديلات إلى نتائج فورية تظهر في ارتفاع مؤشرات الـ SINR والـ Throughput، مما يثبت أن الكفاءة التشغيلية لا تتحقق بالمعدات فقط، بل بمهارة ضبط زوايا البث وتوجيه الطاقة الراديوية بذكاء." 📩اترك لنا تعليقاً لتصلك جميع التفاصيل #free_resources #RF_Optimization #Telecom_Engineering #Antenna_Systems #ACAD_TiltAzimuth_01_2027

وجود البرج بالقرب من المستخدم لا يعني بالضرورة جودة الخدمة، فالأمر يعتمد بشكل كلي على توجيه الهوائيات. التحكم في زاوية البث يتم عبر مفهومين أساسيين: الميل الميكانيكي (Mechanical Tilt) والميل الكهربائي (Electrical Tilt) اللذين يحددان مساحة التغطية الفعلية. إذا كانت زاوية الميل غير دقيقة، قد يحدث ما يسمى بـ Overshooting حيث تتجاوز الإشارة المنطقة المستهدفة وتتداخل مع خلايا أخرى، أو قد تتركز الإشارة في نقطة ضيقة جداً أسفل البرج. ضبط الـ Azimuth (الزاوية الأفقية) والـ Tilt يتطلب حسابات دقيقة وفهماً لطبيعة المنطقة العمرانية لضمان توزيع الإشارة بشكل متجانس. مهندس الموقع الميداني مسؤول عن تنفيذ هذه التعديلات بدقة بناءً على مخططات التخطيط الراديوي، وأي خطأ بسيط في التركيب قد يؤدي إلى مناطق ميتة (Dead Zones) أو ضعف حاد في مؤشرات الأداء. في دورة Mobile Network Training for Field Engineer مع أكاديمية اتصالاتي، لا نكتفي بشرح الهوائيات، بل نغطي مساراً شاملاً يتضمن صيانة مولدات الديزل، والتعامل مع أجهزة Huawei وEricsson، وأنظمة الإنذار لتربط الصورة الكاملة بشكل عملي. اترك تعليقاً بكلمة 'Network' لتصلك تفاصيل الدورة كاملة 📩 #Mobile_Network_Training #Mobile #أكاديمية_اتصالاتي #كورس_أونلاين #هندسة_الاتصالات #شهادة_معتمدة #Antenna_Tilt #RF_Optimization #Telecom_Site #أدخلوا_الكرفانات_على_غزة
