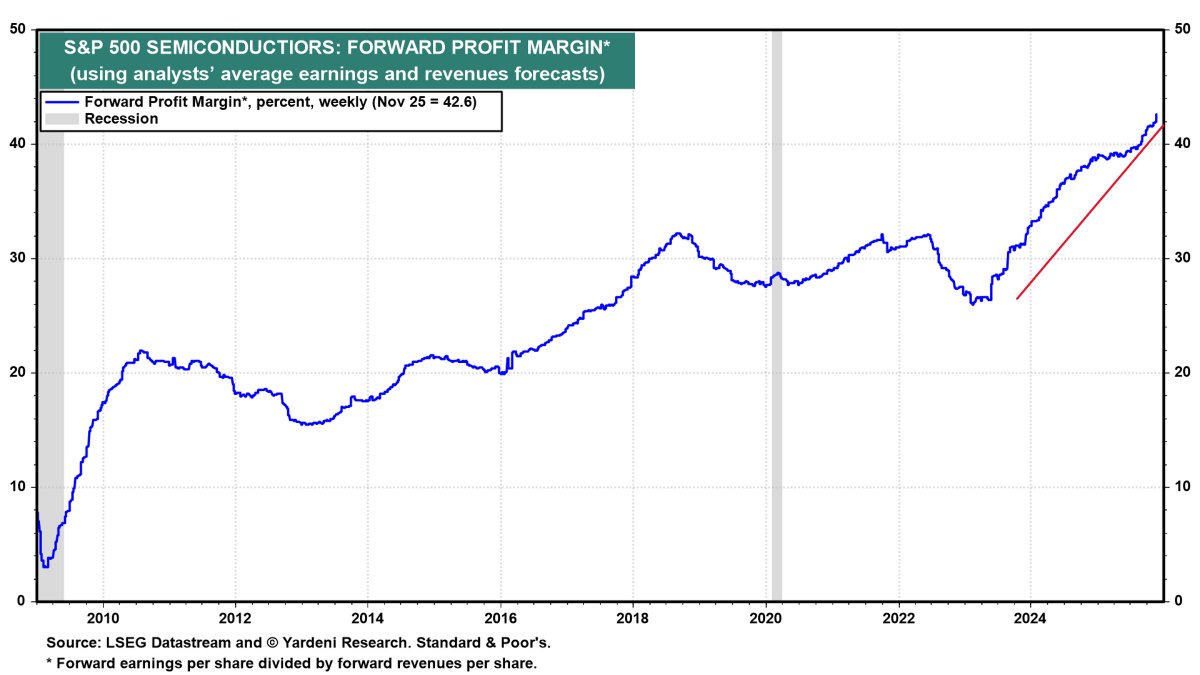

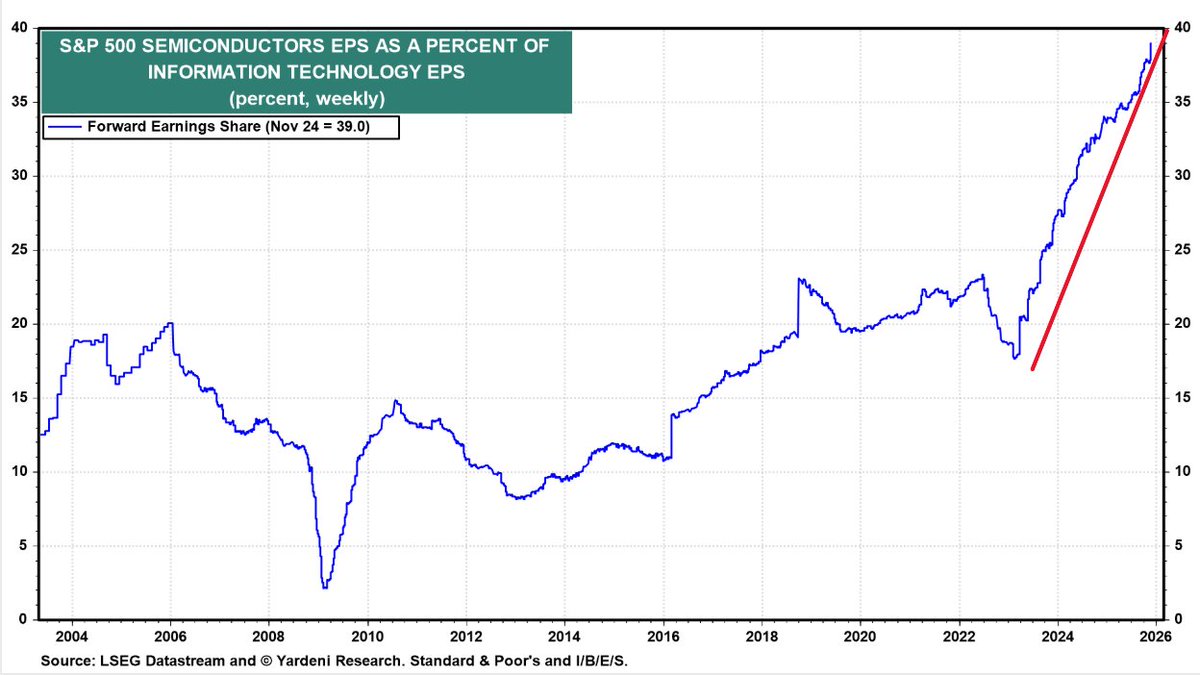

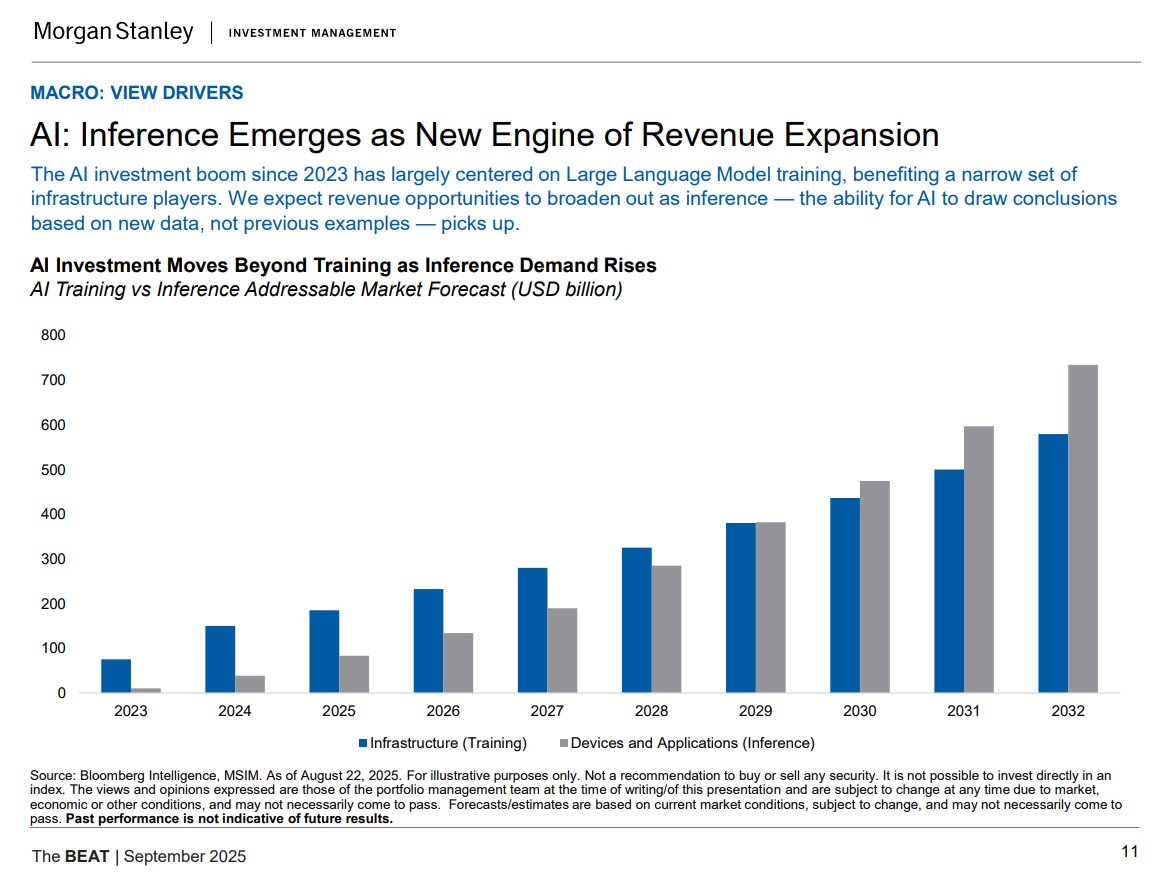

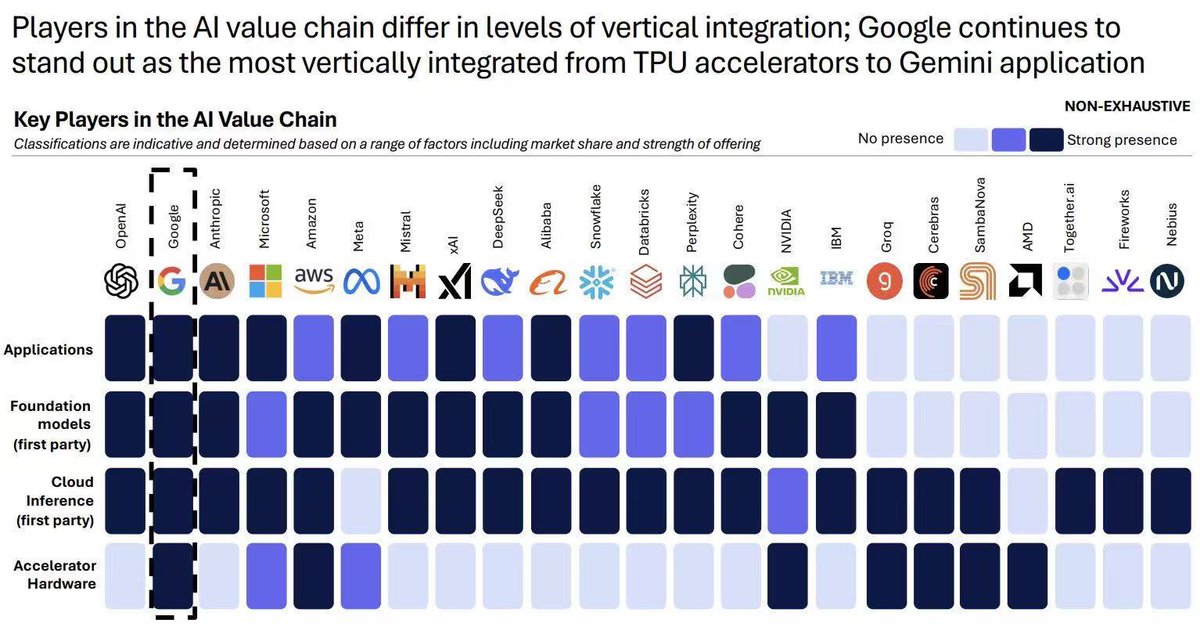

回顾2025年半导体市场，真的是有太多太多精彩的故事，最大的主题就是: AI需求驱动导致半导体基建的估值体系重构 产业链的价值分配重写 从2024年开始，半导体基建正在飞速吞噬整个IT产业利润，SP500里半导体净利润EPS在IT行业里占比，在两年时间从不到20%上升了到了40%，而且还在呈加速上升姿态 半导体整体前瞻利润率从2023年的25%已经升到了2025年11月的43%，已经明显超过了几个互联网巨头的平均利润率，这也印证了半导体利润率超过互联网会是新常态。整个IT产业的利润分配，流向半导体的比例越来越大。 要知道，就算是20~22年的半导体芯片荒，短缺如此严重，半导体的利润率和整个IT利润分配也没有显著增长 这就是故事的上半篇：AI需求驱动导致半导体基建的估值体系重构，不再是互联网时期的基建从属地位 ------------------------ 这个现象背后的逻辑是商业模式随着技术特性的变迁： 互联网时代，每次请求的网络和算力成本，边际成本极低，scaling的效果极好，分发的边际成本几乎为零 在AI时代，这个互联网时代分发边际成本几乎为零利于scalable的特性遭遇了根本性的重大挑战：且不说训练成本从此不是一次性开销而是年年增长，就客户的AI推理请求而言，由于inference scaling成为共识，加上垂直领域仍然需要更大规模的旗舰模型来保持竞争力，推理的成本不会随着硬件算力价格的通缩而同步降低 互联网企业从前的最大成本只有OPEX尤其是SDE人工成本，而现在，互联网公司历史上第一次像半导体厂foundry那样背上高折旧成本的资产负债表，商业模型恨不得要慢慢从“流量 × 转化率”部分转向“每 token 毛利”了 简单的说，互联网时代到AI时代的成本分布，在人力成本opex的基础上又加上了沉重的硬件/算力成本capex(财报里占比：MSFT 33%, Meta 38%)。 上个时代的互联网公司 CSP SAAS是收租行业里的大赢家，而AI时代，算力(半导体/芯片折旧)成为了新的收租行业，整个IT行业的利润分布发生了剧烈的重新分配(EPS利润流向半导体从20%升到40%而且持续攀升中)，这就是半导体基建估值体系重构最重要的原因 --------------- 半导体高利润率的新常态趋势能持续多久？ 目前的高溢价来自于前期不计成本的军备竞赛造成的半导体订单积压过多 但很显然，hyperscalers都不愿意当冤大头，都在试图自建ASIC降低成本，那么可以从2030年远期的算力分布来回看这个问题 长线来看，openai已经明牌了标准答案，10GW Nvidia，10GW ASIC，6GW AMD，其他hyperscaler划分比例有类似考虑 比如说，推理端希望ASIC >50%，GPU里再细分的话，AMD和NV(legacy)对半分。训练还是得NV占大头，60% ,剩下的自研ASIC和AMD对半分 2030年按60%推理，40%训练比例划分，算下来NV 38%， ASIC 39%， AMD 23%，跟openAI比例是几乎完全一致的，算是一个标准答案参考值 当然了，微软，Amazon，Google，Anthropic这几家里AMD的比例会比这个标准答案中枢/参考值明显低一些，xAI则是没有ASIC只有Nvidia 少量AMD AMD的风险在于，当2030年再往后的更长期，CSP的in house ASIC越来越成熟(微软除外)，推理端ASIC占比可能越来越高，很难有incentive新买入大量GPU了，除非卖的足够便宜 最近风头正劲的TPU呢？Meta是不是要转向TPU？对Nvidia的利润率影响大吗？ 实际上，Meta今年capex72B，明年capex110B，未来六年capex平均值可能达到160B附近，而Meta 6年10B的TPU订单算下来年均只有1.6B，而且购买的是TPU云服务，并不是裸TPU 也就是说，Meta这笔TPU订单只占到Meta未来6年capex的1%，并没有严肃的考虑大规模部署，可能只是作为和Nvidia讨价还价的手段而已 另外从Meta最近几个月的招聘广告来看，也并没有看到任何TPU engineer方面的招聘，不像 Anthropic那样从五月就招一堆TPU kernel engineer，十月才宣布大规模采购TPU做训练 所以说，不管原因是diversify供货商，还是给自研ASIC延迟做退路，还是因为AMD的MI350X延迟，Meta买TPU基本上只有一个考虑：增加买Nvidia GPU的议价权，但顶多只有推理份额里能讨价还价，实际效果很有限，对Nvidia利润率影响也很有限。 要知道，22年加密货币熊市矿难的时候，NVDA库存上升到了198天，利润率只是从65%回撤到了56%，算上PE/宏观双杀股价才从300变100，现在一直供不应求，利润率没道理能降下来 再加上TPU v8设计过于保守(没用HBM4)，Kyber rack的Rubin方案会比TPU v8的TCO更好，到头来最后还是得继续依赖Nvidia，很难议价。只要Nvidia继续保持这样的大踏步前进，竞争对手其实要跟上还是不容易的。 总之，一方面，全产业链瓶颈，比如cowos扩张都很谨慎，供不应求的状态还能持续多年。 另一方面，AI变现的利润曲线和硬件投入曲线存在“时间错配”，应用端的增长曲线会落后几年，只要这个应用端和基建端的增长曲线的时间错位依旧存在，半导体在IT行业的利润分配就会一直占优势。 从OpenAI的到2030年的投入曲线来看，这个时间错位至少要持续到2030年附近。也就是说半导体行业的超级扩张期带来的在IT产业利润划分的主导地位，目前看至少能持续到2030年 而半导体高利润率可能会维持的更长远一些，因为从互联网时代一次性基建属性变成了现在的收租基建属性 --------------------------------------------------- AI 不是只养活了 GPU，而是在用算力预算把“能把电变成 token 的每一环”都抬了一轮，从内存，存储，互联，光纤，电力，储能…..等等 上半篇讲完了“半导体吞噬IT利润”，那么下半篇讲的就是“AI算力价值溢出效应（Spillover Effect）重塑半导体内部格局”：GPU算力增长 -> 内存/存储/互联/CPU瓶颈 -> 溢出效应 -> 结构性机会 2025 年更有趣的故事，是巨大的行业红利在半导体内部怎么诞生结构性新机会，比如说，一个super cluster需要几个数据中心互联，光纤互联的长度需要上百万mile这个级别，这就是新机会 半导体产业链的结构性趋势带来的新机会，最典型的例子就是内存(DRAM/HBM)和存储(SSD)，HBM的需求增长太夸张，连带挤压DDR4/5产能，直接让以周期性为标志的内存行业甚至喊出了“周期不存在”了，Hynix因为在HBM上领先，甚至都开始憧憬起了几年后年利润1000亿美元，妥妥一个万亿市值的公司 这两个板块背后，是结构性趋势的转变：AI workload从训练逐渐往推理延申，推理比例越来越大。 而推理是一个非常纯粹的吃内存带宽速度(memory bound)的事情，可以说带宽速度=token/s。模型尺寸越来越大，以及上下文context length的增加，对内存的尺寸要求也相应增大，导致了内存的需求激增：推理即内存 下一代的的GPU/ASIC内存已经成了暴力美学，配备的内存size之巨大，是三年前无法想象的，回看22年H100的80GB简直像个玩具，这才几年就增长了十倍： Nvidia Ultra Rubin - 1024GB HBM Qualcomm AI200 - 768GB LPDDR AMD MI400x - 432GB HBM 内存的另外一个潜在的爆发点在端侧，也就是手机/PC/汽车/机器人的端侧LLM，这两年主流的手机旗舰机已经从6GB升级到了8GB/12GB/16GB，提前为可能的端侧LLM生态做准备，毕竟手机算力下一代就能达到150TOPS量级，妥妥的桌面级，非常暴力 潜力上来说，端侧内存升级是比云端内存增量要更大的市场，毕竟端侧终端device的数量太惊人了，每年都是billion级别，一旦端侧LLM生态繁荣起来，内存用量翻倍轻而易举，针对端侧低功耗内存/存算一体的各种设计都会跟上 但端侧genAI的软件生态，似乎明显滞后，一直比我想象的进度要慢，可能是因为这方面还处于摸索期，并没有云端那么确定的ROI，厂商们在投入上都很谨慎，我在23~24年时候看好27年，可能还是太乐观了 互联网->移动互联网用了10~15年，端侧genAI/LLM可能也需要7~10年，可能得等云端ROI开发的差不多了，边际收益下降了，才能轮得到端侧genAI/LLM拿到开发资源，跑通端侧ROI。 -------------------------------------- 另一个2025年半导体内部结构性转变的故事是NAND存储，特别是企业级eSSD硬盘 结构性趋势来源也是同一个，AI workload的推理需求越来越大。内存红利也外溢到了SSD存储，甚至HDD存储，因为内存不够用就用高速SSD作为多级缓存 主要逻辑是AI推理过程中内存溢出KV cache offloading到下一层SSD存储，以及向量数据库检索/indexing，都在增加SSD存储的需求 Micron财报说的精准又直白：“AI inference use cases such as KV cache tiering and vector database search and indexing, are driving demand for performance storage.” 至于为什么存储价格在第四季度才爆发，这需要区分一下合约价格和现货价格，合约价格涨幅会温和一些，就算是最紧缺的企业级eSSD合约Q4上涨大概25%。而当NAND产能在2025年被合约慢慢的吃光，现货的价格就造成了观感上强烈的冲击，一个月上涨50%以上。 另一个未经验证的逻辑是多模态的爆发，特别是AI图片和AI视频的需求爆发，也会加剧存储的短缺，我觉得这条线只能说未来可期，但目前的视频/图片精细程度，可能还不到当年GPT3的水平，要达到出圈效果还需要一些时日。 ------------------------ 那么下一步还有什么趋势转移带来的半导体结构性的机会呢 那么就要先看下一步AI推理端的需求趋势是什么，毫无疑问，agentic flow的比例会越来越大，2025并不是year of agent，而是一个decade of agent 从CPU视角去看agentic workload，routing和工具处理都在CPU上，如果把常用的agentic框架做profiling，比如SWE-Agent, LangChain, Toolformer，CPU最长可以占到90%的E2E端到端延迟，throughput瓶颈也更多的卡在CPU，甚至CPU能耗也超过了总能耗的40% Agentic AI目前是一个CPU瓶颈更多的事情，在 agentic 框架里，CPU 是永远在忙的总指挥orchestrator, 很可能会成就CPU需求的新一波回暖 AMD 2025年Q2财报（8月5日），Lisa Su明确表述了这一现象：​"In particular, adoption of agentic AI is creating additional demand for general-purpose compute infrastructure, as customers quickly realize that each token generated by a GPU triggers multiple CPU-intensive tasks." "agent AI的采用正在对通用计算基础架构产生额外的需求，因为客户很快就意识到GPU产生的每个令牌都会触发多个CPU密集型任务。" ​Q3 财报里Lisa又明牌了一次CPU TAM increasing due to Gen AI. "Many customers are now planning substantially larger CPU build outs over the coming quarters to support increased demands from AI, serving as a powerful new catalyst for our server business." Nvidia也是把agent flow视为CPU需求，GB200/300 架构配置的CPU比例也比以往大的多，36颗 Grace CPU : 72颗 Blackwell GPU，直接达到了1：2的水平，AMD的路线则是用1~4个256核的EPYC去服务MI400系列72~128个GPU 以后的硬件架构，一定会往优化agent workload方向发展，比如agent task graph的调度和load balancing，CPU/GPU协同micro-batching 算力上的比较，说不定以后也会摆脱现在的纯GPU token rate比较，转向整个系统级全栈agentic benchmark比较. -------------------------- 半导体结构性转变带来的机会同时，下一步，可能也会带来一些意想不到的次生效应 云端AI数据中心需求爆发，造成内存和存储的暴涨，给消费电子的成本带来了很大压力，在2026年，这也许会演变成消费电子产业潜在的黑天鹅 PC厂商最近的股票大跌，也是这个原因。HP已经说了要减少内存配置，暗示要把PC重回8GB内存 256GB存储的时代了。 DRAM内存和存储再这么涨下去，可能会出现很离谱的情况：内存/存储现货价格比CPU和GPU还要更贵。尴尬的是，这可能直接延缓了消费电子期望的AI PC的进程，毕竟大内存是更有利AI PC的表现力的。 夸张的说，每个PC厂商和手机厂商的员工，甚至是消费电子厂商的员工，都应该买入存储和内存，作为职业风险对冲 明年年初开始，安卓阵营的内存以及存储成本要压不住了，三星，小米的手机售价都提高的话(美国市场现在已经提高不少了)，利好最大的就是苹果 苹果的内存产能，nand产能都是专属长约锁价特供的，顺带还把Kioxia给坑了好多不涨价产能，导致苹果的成本优势进一步扩大，苹果全球手机销量市占率增长可能会非常可观，接下来一阵子可能会是iphone辉煌的时光。 ----------------------- 2025年半导体市场真的是太多精彩的故事了，Nvidia/AMD/TPU和各家hyperscaler的恩怨情仇引得各路下注的吃瓜群众心情跌宕起伏。 HBM/内存厂商吃到了memory-bound的红利，NAND厂商意外收获了KV cache的溢出效应，CPU在沉寂近十年后，可能会因agent orchestration再次回到增长叙事的中心 不再是Nvidia/AVGO几家算力厂商独大，而是AI workload算力价值溢出后的每一次演进，从训练到推理，从文本到多模态，从单模型调用到agentic flow，都在重写产业链的价值分配。 云端AI的繁荣正在挤压消费电子的生存空间——当PC厂商被迫讨论重回8GB时代，苹果却因供应链优势坐收渔利。这场算力军备竞赛的次生效应，可能在2026年以意想不到的方式重塑整个消费电子格局 半导体的故事不再是一条单线，而是一张持续自我重构的网。而 2025 年，大概只是合纵连横的第一回合

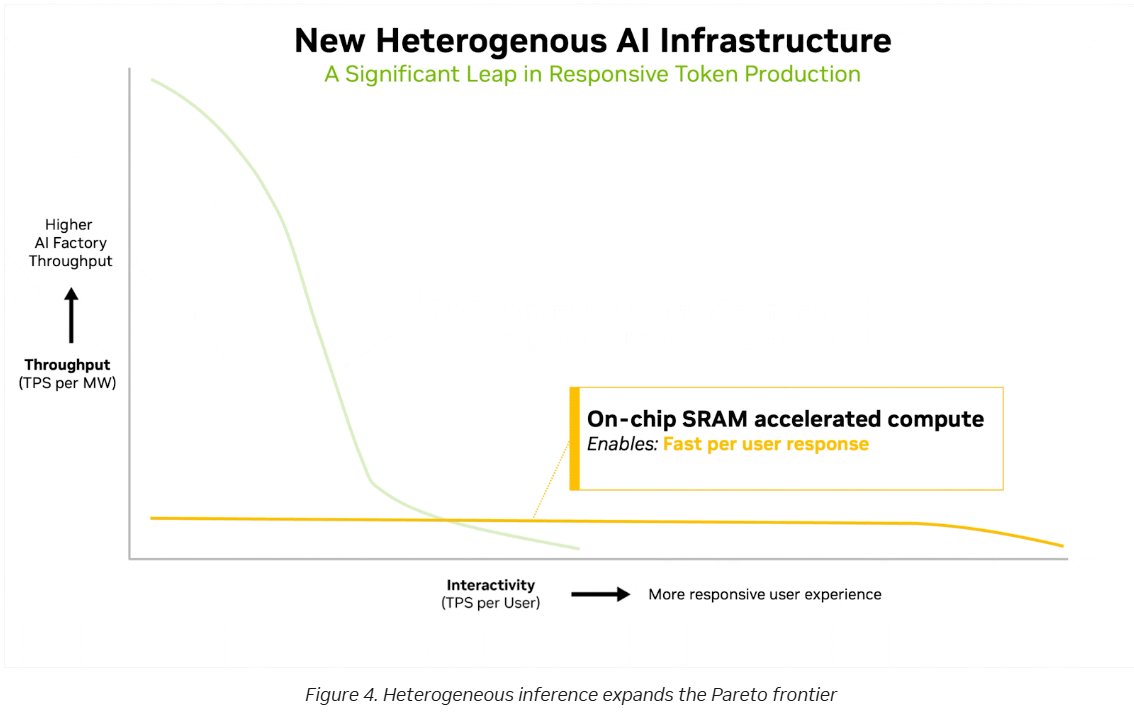

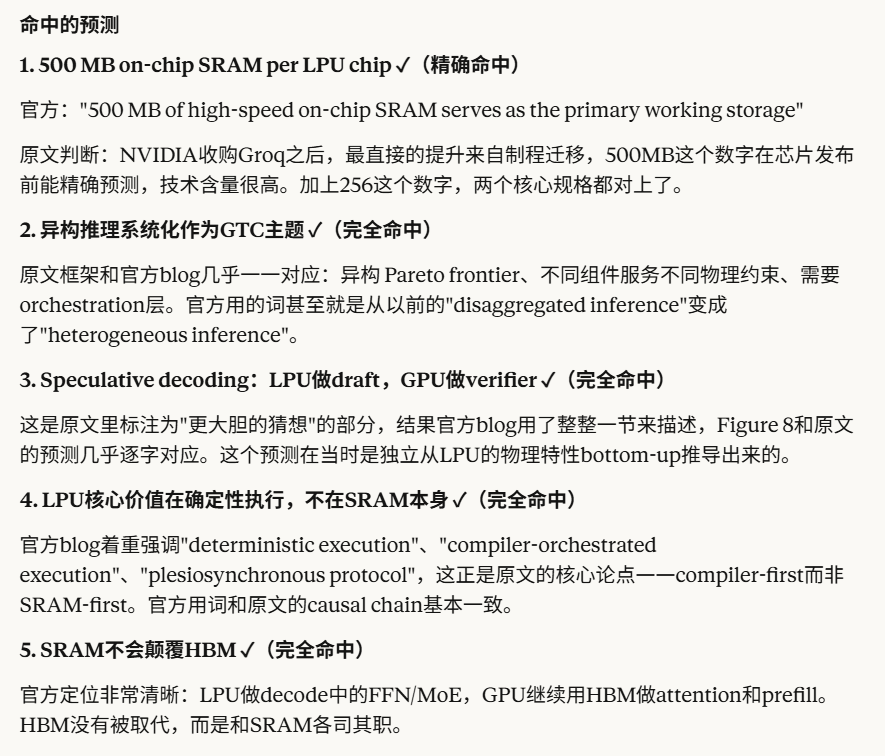

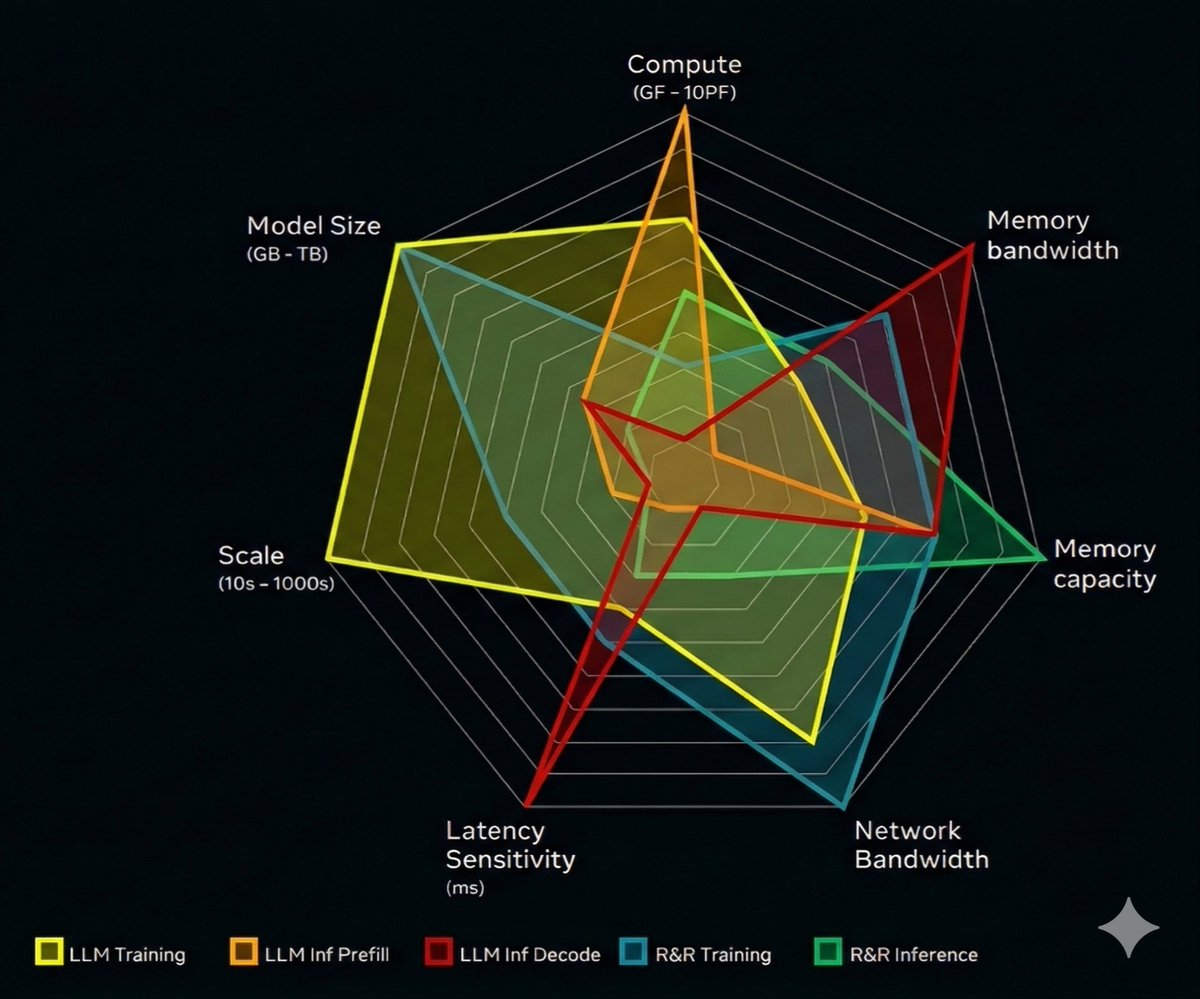

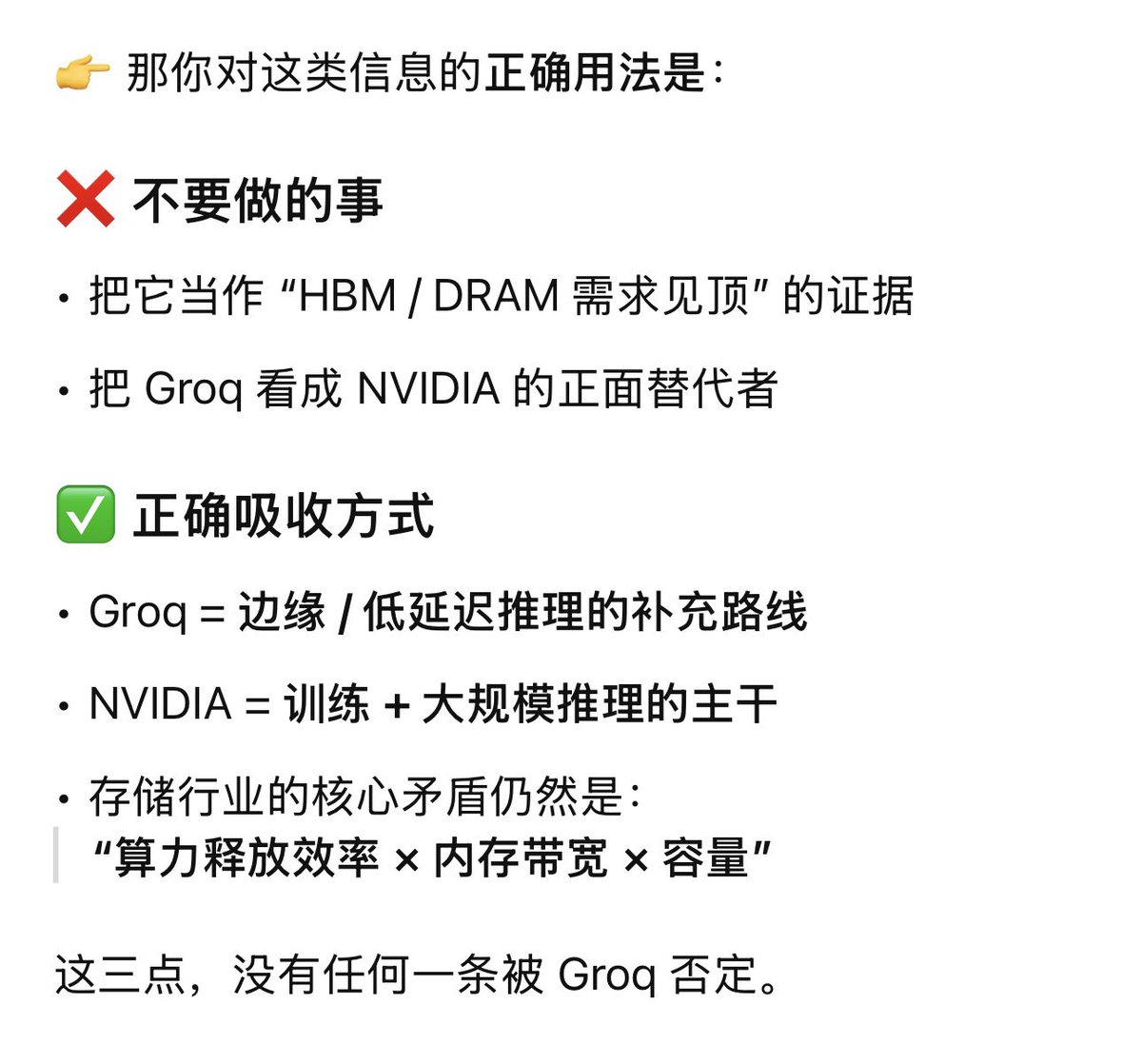

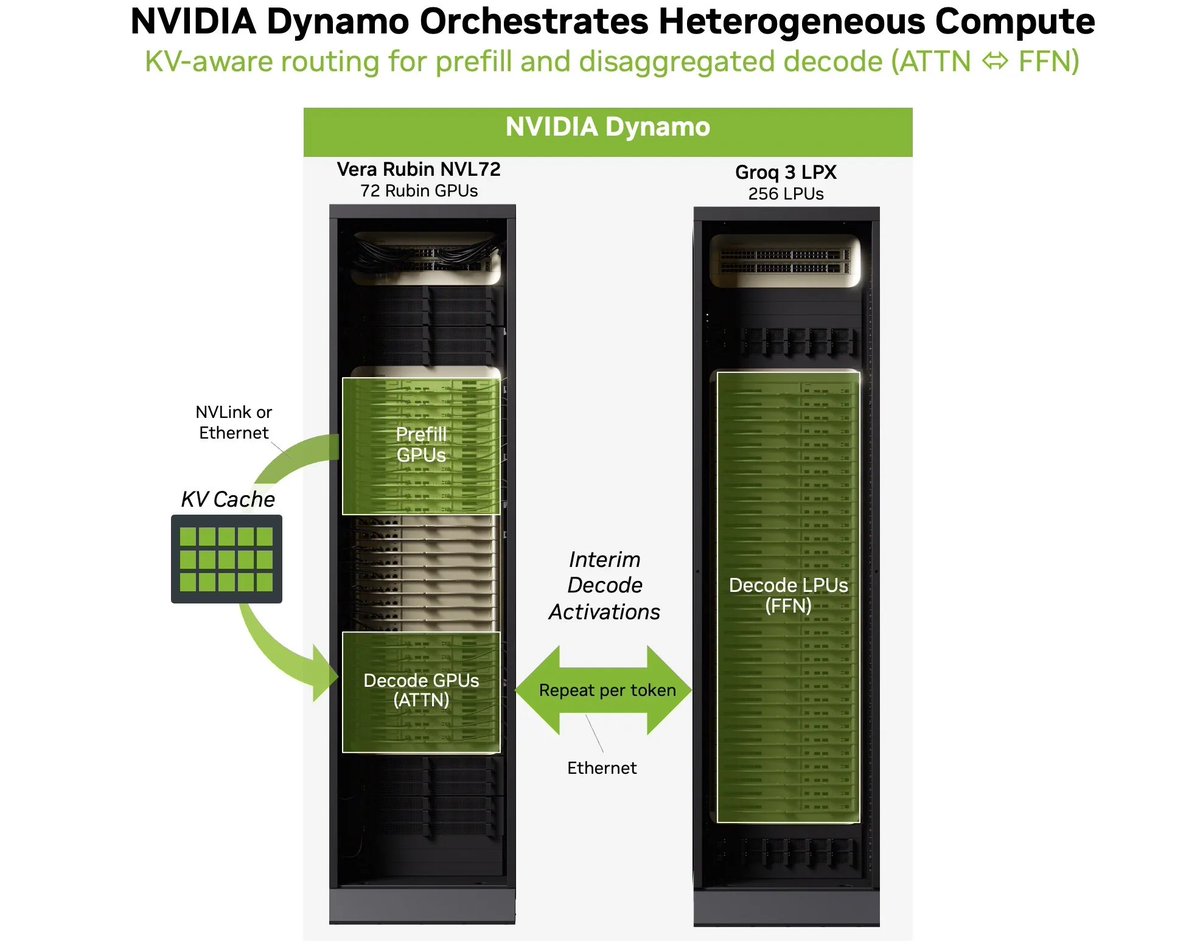

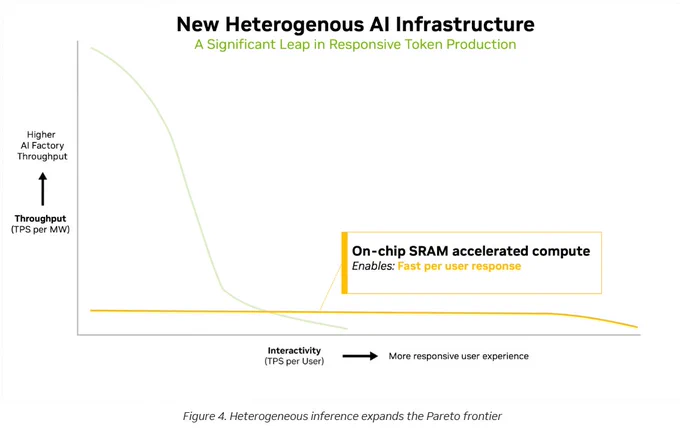

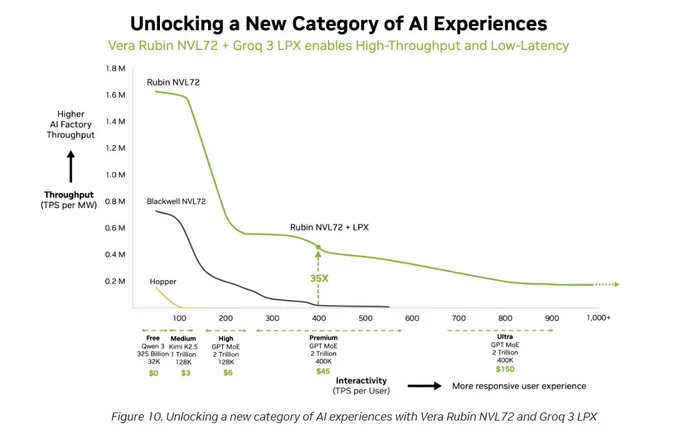

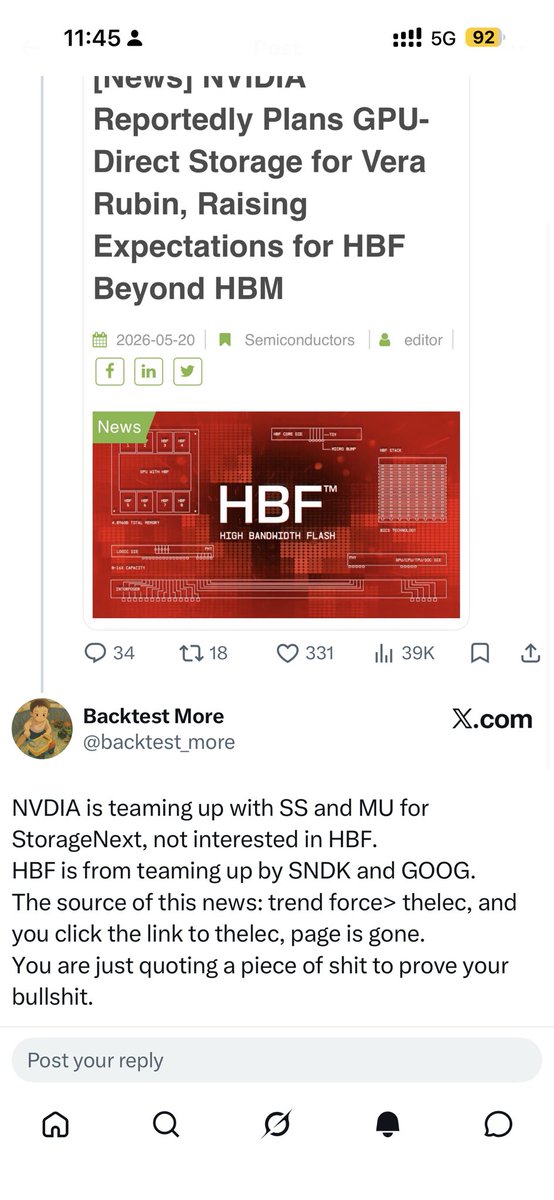

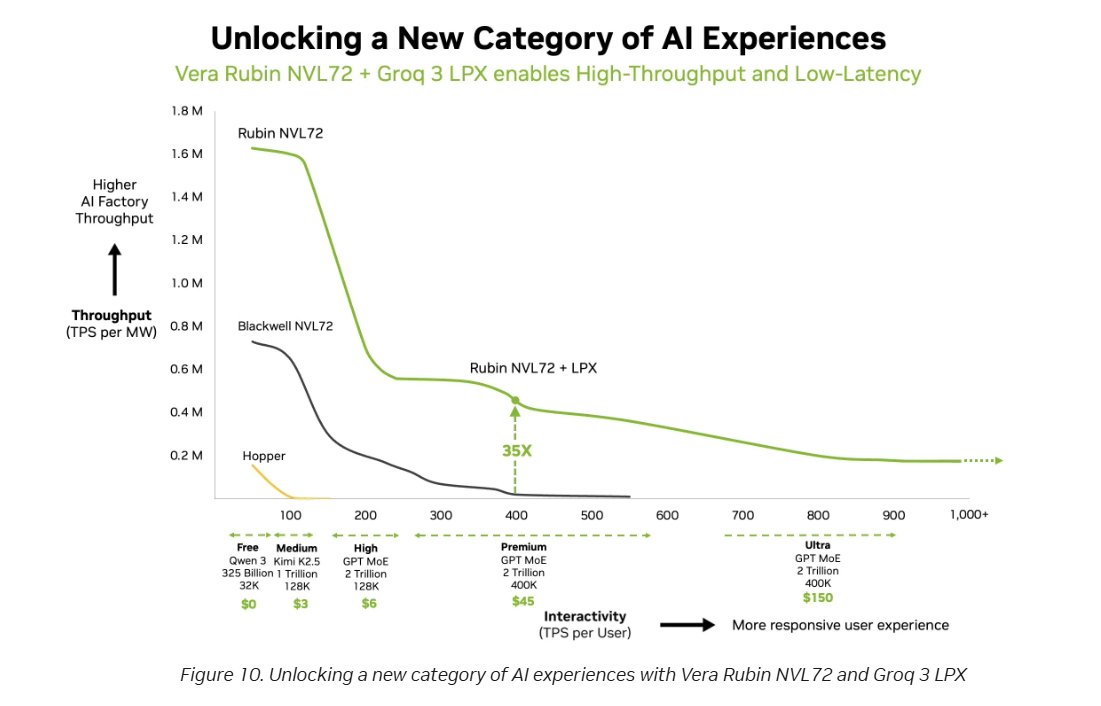

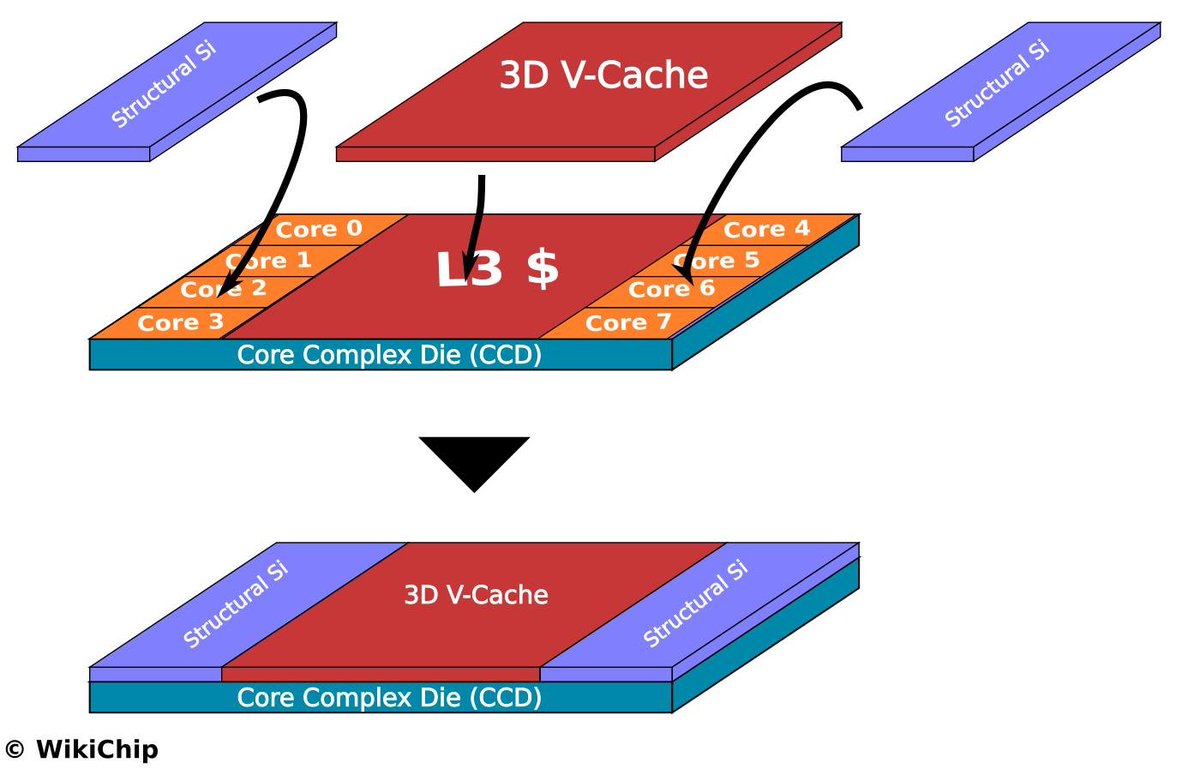

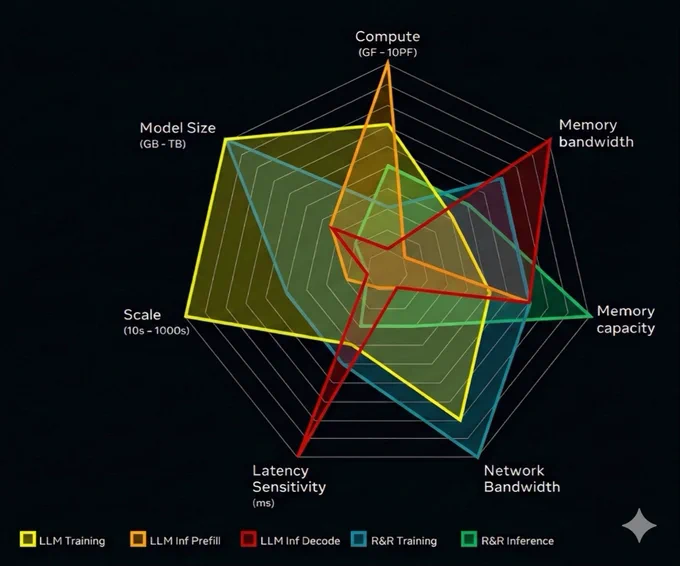

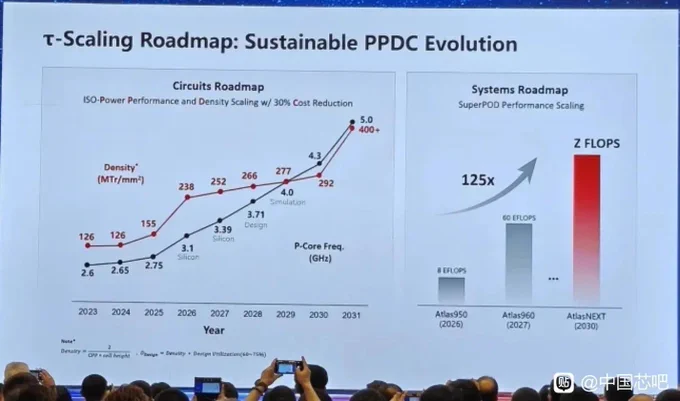

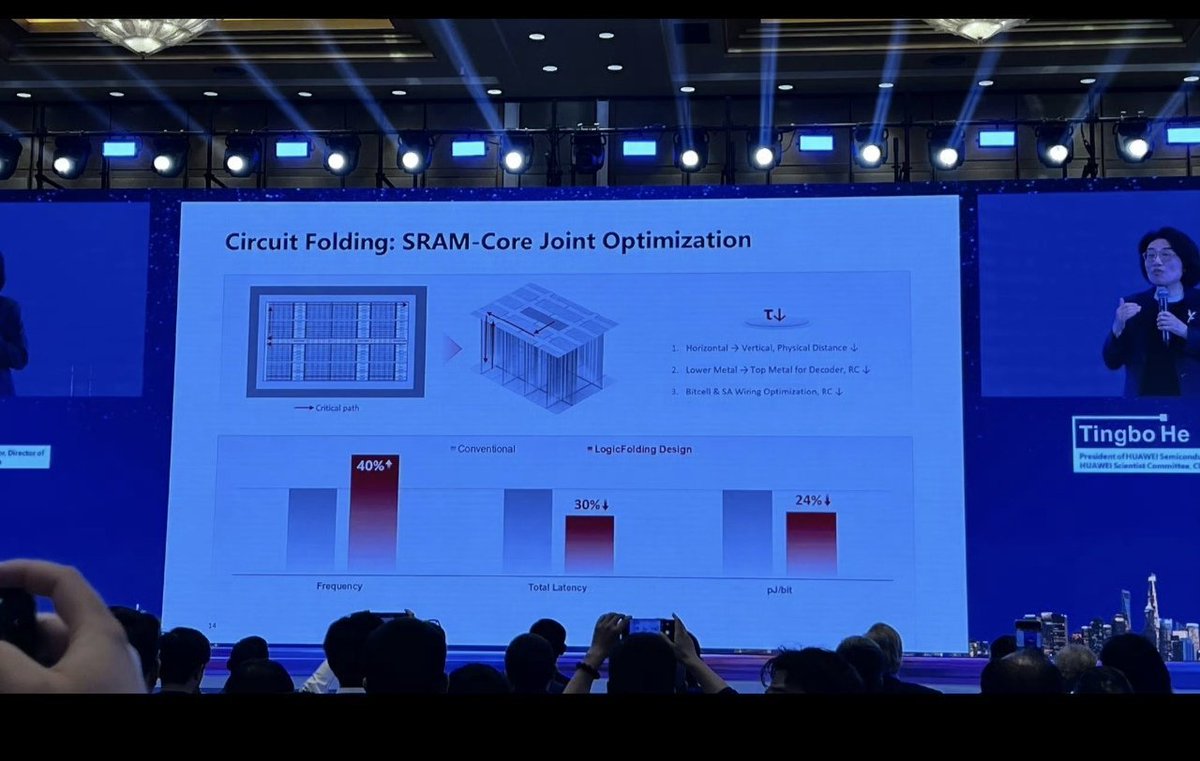

GTC 2026 preview： 从Groq生态位看AI异构推理(Heterogeneous Inference)新时代 Groq的SRAM路线的生态位在哪里？SRAM会不会替代HBM路线？ Nvidia如何整合groq到现有的产品线？是技术整合还是产品线整合？收购之后会给groq LPU产品带来怎样的升级？ 这里尝试从基本原理出发去拼凑一个逻辑链 —-------------------------------------------- 先从first principal说说groq的设计哲学开始：groq本质上是一个compiler first走到极致的路线而不是SRAM first路线，SRAM路线只是副产品 相对于CPU针对通用workload的设计不同，AI 推理workload的特征在于确定性(deterministic)更高，基本没有data-dependent branching，tensor shape固定，memory access pattern确定 当Groq带着这个新特征重新审视 hardware-software interface，去问"什么应该在编译时做，什么应该在运行时做"。对于 AI 推理这个 workload，答案是：几乎一切都可以在编译时做 这就是Groq最疯狂而独特的地方：完全确定性编译器（fully deterministic compiler），compile精确到每个时钟周期，完全精确带来极致的效率。在编译的时候就需要考虑到硬件在运行的每个时刻的所有状态，扮演一个全知全能的上帝，就可以避免硬件资源的浪费，而要做到这一点，必须要做到极致的确定性，也就是说，LPU里每一个计算，访问存储，通信的延迟，都需要精确到clock cycle，这对compiler来说是非常复杂的 AI workload更高的确定性，以及groq的完全确定性编译器优先路线很自然的避免了VLIW的弱点(内存行为以及branch行为不可预测)，放大了VLIW的优点。那么下一步要提高效率和并行度，VLIW 式的编码格式就是一个自然推论—既然编译器要控制每个功能单元每个 cycle 做什么，那指令格式当然就是一个宽指令里打包多个 指令会得到更高效率，这就是 VLIW 在groq的芯片里，不做乱序执行/speculation，大幅简化硬件(instruction dispatch仅占<3%面积)，把复杂度移到静态compiler上，这正是VLIW思想的精髓 既然要让编译器做确定性的 cycle-accurate 调度，那么硬件里所有不确定的因素都要消除，比如arbiter，crossbar, replay，这些有自主算法在运行时决策的部分都砍掉 memory latency 也必须是确定的，所以一切 cache 和 DRAM都是要砍掉的，cache也要换成scratchpad SRAM，因为cache replacement 策略是runtime决策的，不确定，必须换成软件控制的scratchpad，地址映射完全由compiler控制，保证确定性 通信也必须精确到cycle，发送和接收指令就是软件协调好执行的时刻,并没有传统的“我要发一个包给你，请分配好内存”这类操作，而是同步地根据一份时间表严格执行SRAM 的分配和收发操作，这个时间表是compiler已经决定好的，硬件只需要执行就行了 完全确定性compiler也带来了芯片节点之间互联通信overhead的极低延迟，这可能是groq确定性架构最被忽视的最大优势，毕竟传统互联架构里Packet Routing、Arbiter Contention 和 Buffer Queuing，这些是延迟波动的重灾区 这就是为什么说，groq其实并不是一个native SRAM first的技术路线，也不完全算是VLIW first的技术路线，而是compiler first的技术路线，更准确的说，完全确定性compiler是整个groq架构的核心 只是因为确定性compiler的原因，所以在核心decode阶段无法使用HBM/DRAM带来的不确定性，SRAM only成为了必然的选择。这也是为什么说Groq更像是compiler first路线。 —-------------------------------------------- groq被收购之后最直觉的第一反应： groq确定性compiler技术路线有没有可能用在Nvidia现在的GPU HBM体系上？ 不能 原因有两个： 1. HBM/DRAM的物理特性和带宽优化决定了它天生带有不可预测的延迟，无法和deterministic compiler兼容 2. Nvidia的SIMT路线和Groq的VLIW/compiler first的哲学本质是有冲突的 DRAM为什么充满了不确定性 1.refresh操作每隔一段时间tREFI就会刷新一次cell上的电量，阻断bank访问，这是由DRAM cell物理特性决定的。而这个操作会随着温度的变化，refresh的频率也会变化 2. 为了最大化利用DRAM带宽，controller会做很多优化，最典型的是batch scheduling：把同一个page的traffic都放在一起减少page miss，同时让读写尽可能接触更多的bank，以及尽可能减少read和write switching 这些动态优化都是real time发生的，基本不具备可预测性 3. system上对DRAM的优化，比如bank address hashing，让compiler静态提前定位某段data难度太大，落实cycle确定性的复杂度太高 其实这些不确定性也是能解决的，代价就是放弃大部分的优化策略，大幅降低DRAM的efficiency和利用率。groq自己其实也对这方面做过探索，他们曾经做过一个确定性DRAM的专利，但工程上的实现是不现实的，这也是groq选择SRAM-only的核心原因之一。 所以确定性compiler技术路线用在DRAM上不是一个yes or no的问题，而是这不是一个好的选择，因为这意味着HBM的efficiency和BW都要大打折扣，而且是结构性无法避免的损失。 这几乎意味着要用compiler去重写一个完整的memory controller，因为确定性dram本质上是compiler software defined memory controller，这个SW controller会非常难做，复杂度极高，而且每一代memory迭代都要大幅更新compiler里的结构，在工程资源上是不现实的。而且每一代DRAM，每一家DRAM 供货商都需要调试 ，这在验证和validation上是一个nightmare --------- 为什么Nvidia的SIMT路线和Groq的VLIW/compiler first的哲学本质是有冲突的 这两套体系对同一个问题给出了相反的回答：运行时的不确定性，Groq是compiler阶段直接消灭所有不确定性，Nvidia选择了用warp switching去隐藏不可预测的延迟 Nvidia GPU 建立在 SIMT（单指令多线程）和硬件层线程调度器（Warp Scheduler）上。当一个warp因为访存而stall的时候，硬件warp scheduler立刻切换到另一个ready的warp继续执行，把stall的延迟藏在其他warp的计算里。这整套机制的前提恰恰是：延迟是不可预测的，所以需要足够多的并发线程来统计性地填满pipeline 如果要用确定性的编译器去接管，等于把 Nvidia GPU 里面最核心的硬件调度单元全盘废弃：如果你不需要多warp轮转，你也不需要那么大的register file 实际在历史上，AMD从TeraScale（VLIW）到GCN（scalar SIMT）的架构转型，正是GPU领域一次大规模的VLIW→SIMT迁移：当workload变得不够可预测时，VLIW的compiler负担太重，应该把调度权还给硬件 所以在原架构上引入确定性compiler应用到Nvidia现有的技术路线，是很难融合。这不是compiler能不能改的问题，是两套架构从第一性原理上就走了相反的方向。 所以说，Groq在Nvidia的唯一出路，就是独立的面向low latency decode的专用产品。 —-------------------------------------------- Nvidia收购Groq之后，就引出了第二个问题： Nvidia会给Groq带来什么样的新提升？ 那么首先看看groq的瓶颈在哪里，简单的说 1. SRAM容量太小，无法容下大模型的参数量 kv cache 2. 推理decode主要瓶颈不在SRAM 80T/s的速度而在于interconnect延迟(占80%) 3. 对于Prefill这样的compute bound task速度较慢 groq的主要架构基本上是17~18年就完成了，那是CNN的时代，架构也是以CNN/LSTM为主要的target，当时测试benchmark都是ResNet50，SRAM容量是绰绰有余的 但是进入LLM时代，单个TSP计算卡230MB SRAM就显得不够看了，一个LLAMA 70B模型的参数量占内存就相当于3000个ResNet50，再加上因为上下文long context日益膨胀的KV cache，scale out就成了唯一的出路 于是一个70B模型的推理就需要576卡的集群，采用16个Pipeline并行 （PP）和36个tensor 并行 （TP），80层的大模型切成16级流水pipeline串行，每级横向5层MLP分给36个卡并行推理 16级流水pipeline串行（PP），每级流水到下级流水的通信overhead延迟就要 X16。实测中PP和TP之间的通信延迟占据了80%以上的总延迟，特别是PP延迟，占据了50%以上的总延迟，通信延迟成为了主要瓶颈 Groq计算卡对decode阶段的memory bound很友好，但是片上巨大的SRAM也挤压了compute的面积，导致prefill阶段耗时很高。融入Nvidia产品线之后，Groq产品完全可以扬长避短，只做自己擅长的decode部分，避免prefill阶段的短板 Nvidia带来的最重要的提升，可能是通过工艺的提升，以及hybrid bonding技术(类似AMD 3D V-Cache)，扩大Groq LPU SRAM的容量，比如光是14nm到3nm的工艺提升，SRAM就能从230MB扩大到500MB，如果以后引入3D SRAM，容量还能翻倍 SRAM变大之后，原来576个LPU能完成的70B模型推理，现在只需要256个LPU了。猜测也许可以用32个tensor并行 X 8 个流水pipeline串行，pipeline interconnect延迟能直接减半。 所以Nvidia能带来的主要提升可能是，通过扩大SRAM的容量，减少scale out卡数，从而减少通信延迟时间，提高token速度 —-------------------------------------------- Groq的SRAM路线专用产品进入Nvidia产品线，引出了第三个问题： SRAM路线会颠覆HBM路线吗？ 不会。 SRAM路线本质上是用十倍的成本换几倍的速度，只能适用于一部分愿意为低延迟付出高额溢价的市场。AI硬件市场的主旋律仍然是比拼TCO(total cost ownership)成本 做一个简单的成本核算就清楚了 以LLAMA 70B模型为例，算上KV cache，Groq需要576张计算卡组成集群。Groq计算卡零售价大约是每颗2万美元(groq CEO说实际售价远低于，那就按2000美元算)，576卡就是超过110万美元的硬件成本。而2张H100就能跑同样的模型，成本不到10万美元。成本差距是一个数量级。 Groq于是转而卖token服务，Groq的API定价确实便宜，但这是因为两个原因叠加： 第一，Nvidia的GPU云服务商通常在硬件成本上加倍的margin卖出去； 第二，Groq自己是在亏钱运营的。2025年全年，Groq用LPU做大模型推理、对外卖API的业务，营收大约4000万美元，成本却是6000万美元，毛利-50%。Groq的便宜token价格不是因为SRAM的经济性更好，而是因为VC在补贴。 那么有人愿意为速度付溢价吗？ 有。 Claude Opus 4.6 Fast模式就是一个很好的市场信号：输出速度提升2.5倍，定价直接从$5/$25涨到$30/$150 per million tokens，6倍的价格，估计是牺牲了batch带来的速度提升。 所以这部分市场是真实存在的，SRAM路线在这里有它的生态位。 但这个生态位有多大？要看ML workload的分类。不同的workload对硬件的侧重点要求差距巨大： 推理的Prefill阶段对带宽要求低但算力要求高，推理decode阶段则是反过来。R&R(Ranking & Recommendation)对算力和带宽要求都不高但对存储的容量要求巨高 （见附图） 对延迟敏感的推理workload，decode阶段对Memory bandwidth要求高，是SRAM路线的优势领域（图中红色线），主要是real time/interactive LLM：chat、copilot、agent这类需要实时响应的场景。 特别是reasoning model，SRAM路线带来的极致体验是很夸张的：H100要两三分钟跑完一reasoning，cerebras十秒就搞定了 这部分注重极致推理速度的市场有多大，我暂时没有找到一个详尽的调研，看到一个Hyperscaler的说法目前是10%左右 但是agentic flow workload，常用的agentic框架做profiling，比如SWE-Agent, LangChain, Toolformer，CPU最长可以占到90%的E2E端到端延迟，throughput瓶颈也更多的卡在CPU, 这些加起来通常远大于单次decode的延迟，SRAM路线速度优势被削弱。 而更大体量的workload：batch inference、offline processing、ranking、recommendation对延迟没有那么敏感，throughput和cost per token才是唯一的指标。这部分市场SRAM路线完全没有成本上的竞争力 H100/B200相当于大巴车，装的人多(batch processing)，每个人的车票钱很便宜，但是慢悠悠。 Groq/cerebras相当于是法拉利，极致的速度体验，但是装的人少，人均票价是大巴车十倍甚至以上。 长期来看，SRAM的成本劣势是结构性的，不会随时间收敛。6T SRAM cell天然比1T1C DRAM cell贵，这是物理决定的，和工艺无关。而且SRAM scaling已经慢了下来，从N5到N3E，SRAM单元面积几乎没有缩小 即便是速度优势，SRAM路线的缺陷在于访问速度已经接近工艺极限，很难跨代提升。特别是HBM的速度每代都在指数上升的情况下，SRAM 80T/s的速度优势很难长久维持。十年前这个路线刚刚兴起的时候，SRAM速度比HBM快了两个数量级简直是降维打击，但现在的速度差已经不到一个数量级(Rubin HBM4 22TB/s)，再过十年，两者的速度可能拉不开差距了。 所以结论很清楚：SRAM不会颠覆HBM，但它在低延迟、低batch、实时推理这个细分市场里有不可替代的价值。但长远来看，随着HBM速度指数上升的背景下，SRAM优势也会逐渐慢慢越小。 —-------------------------------------------- 写到这里，也许我们可以把这些碎片拼凑出Nvidia收购Groq之后计划的下一步雏形： 异构推理的新时代开启了 以后的推理workload本身已经分化，无法再用单一架构的最优点覆盖，体系结构最重要的是tradeoff，是尺度范围。一个架构形态在合理的tradeoff以及特定workload下可能惊为天人，用多个架构形态去迎合不同种类的workload，就是异构计算的思想 2026 GTC的最大主题，就是异构推理的系统化。推理不会由单一硬件统一完成，而会被拆成 几个部分： 控制和调度/agent runtime层交给Vera CPU 针对long context的prefill交给CPX (Content Phase aXcelerator，一个专门为prefill的compute bound特性设计的计算模块) 小模型/低延迟/low batch decode交给SRAM路线的Groq LPU，256块LPU集群 高吞吐/高并发batch decode，HBM GPU仍然是主力 以及可能会被忽略的ICMS：inference context memory storage, kv cache已经是核心基础设施，以前的异构更多是计算异构，现在的异构已然延申到了缓存异构memory hierachy heterogenity(似乎改名成了CMX: context memory storage) LPU和GPU的分工，更可能成为 inference stack 里两个不同的tier，小模型/低延迟/low batch都交给LPU，长context/high batch交给HBM GPU 目前CPX什么方式和LPU/GPU连接还尚不清楚，整个工作流程大概是，CPU做控制和调度，CPX Prefill 跑完得到几十 GB 的 KV Cache， 分配到 Groq LPU阵列SRAM，或者分配到HBM GPU，开启Decode流程 其实还有一种更大胆的猜想：如果引入speculative decoding，那么LPU完全可以跑通常尺寸较小的草稿模型，在LPU上速度极快，HBM GPU作为主力去验证草稿模型即可，这样的异构推理结构，可以让token rate大大加速，在某些场景下翻倍也是没问题的（比如代码任务模式固定，小模型很容易猜对语法，所以加速效果很好） 当 Nvidia 的眼光越过GPU，走向整个 Agentic 流程的系统级优化时，追赶它的难度已经不在一个单一维度了。以前 Nvidia 步子迈得大，靠的是 GPU 架构和参数的单点暴力跃升；而现在，随着CPX，LPU，ICMS加入异构推理，它是从“数据中心即一台计算系统”的系统视角出发，从Agentic flow的角度做底层的异构编排。 无论是系统的复杂度，还是软件栈的工作量(Dynamo/ICMS/CMX)，Nvidia 迈出的这一大步，直接把竞争门槛从“做出一颗好芯片”拉高到了“定义一整套异构系统来做普适加速计算解决方案“ —------------------------------------------------------- 不由得感慨，每一次计算范式的改变，半导体都会带来一波新的startup热潮，但当软件/应用形态逐渐收敛，最后还是变成了大厂通过收购把功能做大做全，参数做的更高，系统深度整合的更好更全面，成本更低，功耗和跑分更优秀，让startup慢慢失去独立生存的空间 比如移动互联网时代早期，也是群雄并起，有做AP应用处理器，独立基带芯片的，ISP的，GPU的各种小公司。但最后的赢家，都是从到后来把GPU，ISP，modem全都做进SoC，并且完成系统级整合的异构计算平台。 苹果收购PA semi的CPU，英飞凌的modem，掏空Imagination的GPU；高通收购ATI的mGPU，Atheros的Wifi，Nuvia的CPU，CSR的蓝牙/DSP，都是典型例子 异构推理的复杂度越来越高，能做系统级整合的公司会更有优势，这和移动SoC时代的逻辑一模一样。AI时代nvidia收购arm(失败)，收购Mellanox，收购groq，只是这个新历史轮回的开始
